Bơm hỏa tiễn phi 60 chỉ nên được đặt mua sau khi đã đo lòng ống vách, kiểm tra đường thả và biết kích thước lớn nhất của cụm bơm kèm cáp. Cụm từ “ống 60” là cách gọi theo cỡ giếng, chưa bảo đảm lòng ống thực tế còn đủ rộng ở mọi vị trí.
Trả lời ngắn: Với Perotac 2SS, tài liệu hiện có chỉ xác nhận giếng tối thiểu 2 inch (Ø60), chưa xác nhận khe tối thiểu của cụm bơm kèm cáp. Vì vậy, hãy đo đường kính trong nhỏ nhất, lấy đường kính ngoài lớn nhất của cả cụm để tính khe, rồi yêu cầu bên bán xác nhận bằng văn bản trước khi thả.
Khe thả bơm hỏa tiễn phi 60 chưa thể chốt bằng một con số
Chưa có căn cứ để kết luận bơm Perotac 2SS phải chừa chính xác bao nhiêu milimét trong giếng phi 60. Theo tài liệu kỹ thuật của Perotac, 2SS có cỡ giếng tối thiểu 2 inch (Ø60), nhưng dữ liệu hiện có chưa nêu đường kính ngoài lớn nhất sau khi lắp cáp, nẹp cáp và khớp nối.
Khe cần kiểm tra phải được tính từ hai số đo thực:
Khe theo đường kính = đường kính trong nhỏ nhất của ống vách − đường kính ngoài lớn nhất của cả cụm bơm
Nếu cụm bơm nằm giữa ống, khe lý thuyết ở mỗi phía bằng một nửa khe theo đường kính. Kết quả này mới cho biết khả năng lọt cơ khí; yêu cầu làm mát motor vẫn phải theo hướng dẫn riêng của hãng cho đúng mã bơm và điều kiện giếng.
Các trang dòng Perotac 3SS, 4SA và 6SA hướng dẫn thân bơm nhỏ hơn lòng ống 10–15 mm. Đây là dữ liệu của những dòng lớn hơn, không phải ngưỡng đã được xác nhận cho 2SS. Áp thẳng con số ấy vào giếng Ø60 có thể loại bỏ một phương án phù hợp hoặc tạo cảm giác an toàn sai.
Cách xử lý đúng là yêu cầu bên bán xác nhận bằng văn bản hai thông tin: đường kính ngoài lớn nhất của cụm 2SS đã lắp đủ phụ kiện và khe cần thiết để nước đi qua motor. Khi thiếu một trong hai thông tin, chỉ nên xem Ø60 là điều kiện sàng lọc ban đầu.
Phi 60 là cỡ giếng, không phải đường kính trong đã đo
Tên “phi 60” chưa nói được lòng ống còn bao nhiêu sau khi thi công. Thành ống, mối nối, cặn bám, đoạn méo và độ lệch của giếng đều có thể làm đường thả hẹp hơn miệng ống.
Bảng dưới đây tách cỡ giếng khỏi cỡ bơm theo tài liệu kỹ thuật của Perotac:
| Nhóm bơm | Cỡ giếng tối thiểu | Có nên xét cho giếng phi 60? | Việc phải làm tiếp |
|---|---|---|---|
| Perotac 2SS | 2 inch (Ø60) | Có thể sàng lọc | Đo lòng ống nhỏ nhất và xác nhận kích thước cụm kèm cáp |
| Perotac 2.5SS | 2,5 inch (Ø75) | Loại khỏi phương án phi 60 | Dùng giếng lớn hơn hoặc đổi sang nhóm 2SS |
| Perotac 3SS | 3 inch (Ø90) | Loại khỏi phương án phi 60 | Dùng giếng đúng cỡ tối thiểu của dòng |
Thông số và các mã thuộc hai nhóm cỡ nhỏ được tập hợp tại trang bơm giếng khoan Perotac 2SS và 2.5SS. Khi giếng được gọi là phi 60, nhóm 2SS là nhóm phù hợp để kiểm tra tiếp; cách gọi này chưa phải giấy thông hành để thả máy.
Ba kích thước cần tách riêng khi trao đổi với bên bán là:
- Ống vách: đo đường kính trong tại điểm hẹp nhất có thể xác định.
- Thân bơm: lấy đường kính ngoài lớn nhất của cụm motor–guồng, không chỉ nhìn tên dòng 2SS.
- Ống xả: đây là kích thước kết nối đường nước, không đại diện cho đường kính thân máy hay cỡ giếng.
Nhầm ống xả với ống vách có thể dẫn tới chọn một bơm 4 inch chỉ vì trang sản phẩm nhắc “ống 60”. Trước khi đặt hàng, hãy yêu cầu bản vẽ kích thước của đúng mã và chỉ rõ số nào là thân bơm, số nào là đầu xả.
Đo lòng ống và thử đường thả trước khi lắp bơm hỏa tiễn phi 60
Kết luận đáng tin cậy phải dựa trên điểm hẹp nhất của toàn bộ đường thả, không chỉ số đo ở miệng giếng. Thực hiện theo trình tự sau:
-
Xác định loại ống vách. Ghi lại cỡ danh nghĩa, vật liệu ống, vị trí nối ống và những đoạn từng sửa chữa. Thông tin này giúp tìm nơi có khả năng thu hẹp lòng ống.
-
Đo đường kính trong ở các vị trí tiếp cận được. Đo theo nhiều phương tại miệng ống để phát hiện ống méo. Nếu hai phương cho kết quả khác nhau, dùng kích thước nhỏ hơn làm giới hạn ban đầu.
-
Yêu cầu kích thước của cụm hoàn chỉnh. Số cần lấy là đường kính ngoài lớn nhất sau khi bố trí cáp, nẹp cáp, mối nối cáp, khớp ống và dây giữ. Đường kính thân trần chưa đại diện cho cụm sẽ đi xuống giếng.
-
Tính khe theo đường kính. Lấy đường kính trong nhỏ nhất trừ đường kính ngoài lớn nhất của cụm. Nếu kết quả bằng hoặc nhỏ hơn giới hạn mà bên bán chấp thuận, dừng phương án và đổi cỡ bơm hoặc xử lý lại ống vách.
-
Làm dưỡng thử theo kích thước cụm đã xác nhận. Hạ dưỡng bằng dây giữ riêng, theo dõi lực kéo tại mối nối và đoạn chuyển hướng. Khi dưỡng mắc, kéo lên kiểm tra thay vì dùng tải nặng ép qua điểm hẹp.
-
Ghi lại kết quả trước khi thả máy. Hồ sơ nên có số đo lòng ống nhỏ nhất, kích thước dưỡng, vị trí mắc nếu có và văn bản xác nhận của bên bán. Các dữ kiện này hữu ích hơn dòng chữ “giếng phi 60” trên báo giá.
Cáp phải được ép gọn theo thân nhưng vẫn tránh cạnh sắc và vị trí có thể cọ vào ống vách. Khớp nối, dây giữ hoặc mối nối cáp nhô ra ngoài đường bao của thân máy sẽ trở thành điểm mắc đầu tiên, dù riêng thân bơm đã lọt miệng giếng.
Nếu đường thả có cặn hoặc biến dạng, phương án ép bơm xuống sẽ làm tăng nguy cơ kẹt khi cần kéo bảo trì. Việc cần làm thay thế là vệ sinh, kiểm tra lại bằng dưỡng và chỉ thả máy khi dưỡng có thể đi xuống rồi kéo lên ổn định.
Quy trình đấu điện, đặt van, nối cáp chìm và chạy thử đã có trong bài lắp đặt bơm giếng khoan. Với giếng phi 60, phần quyết định trước tiên vẫn là kiểm tra kích thước thực của đường thả.
Bảng quyết định có nên thả bơm xuống giếng phi 60
Bảng này dùng để quyết định tiếp tục hay dừng trước khi bơm đi qua miệng giếng:
| Dữ kiện đang có | Kết luận | Việc tiếp theo |
|---|---|---|
| Chỉ biết tên ống phi 60 | Chưa đủ để thả bơm | Đo đường kính trong nhỏ nhất |
| Đã đo lòng ống nhưng chưa có kích thước cụm 2SS | Chưa tính được khe | Yêu cầu bản vẽ hoặc số đo cụm kèm cáp |
| Đã có hai kích thước nhưng chưa có yêu cầu làm mát | Mới xác nhận khả năng lọt cơ khí | Yêu cầu bên bán xác nhận khe cần thiết bằng văn bản |
| Dưỡng đi xuống nhưng mắc khi kéo lên | Đường thả chưa đạt | Tìm điểm méo, cặn hoặc phụ kiện nhô ra |
| Dưỡng đi và về ổn định, khe được chấp thuận | Có thể chuyển sang bước lắp | Kiểm tra cáp, khớp nối, dây giữ và nguồn điện |
| Mã thuộc nhóm 2.5SS hoặc 3SS | Sai cỡ giếng tối thiểu | Đổi sang 2SS hoặc dùng ống vách lớn hơn |
Một thân bơm vừa miệng ống vẫn có thể mắc ở mối nối sâu hơn. Bởi vậy, phép thử phải kiểm tra cả chiều đi xuống lẫn khả năng kéo lên, vì bơm còn phải được thu hồi để bảo trì.
Danh sách mã cỡ nhỏ và trang sản phẩm nằm trong danh mục bơm giếng khoan Perotac thân 48–76. Khi hỏi báo giá, hãy gửi kèm số đo lòng ống và ảnh bố trí cáp dự kiến để bên bán kiểm tra đúng cấu hình.
Khi thân 2SS đã lọt ống mới tra lưu lượng và cột áp
Khả năng lọt giếng và khả năng cấp nước là hai phép kiểm riêng. Sau khi xác nhận cụm 2SS đi qua đường thả, mới chọn mã theo lưu lượng cần dùng và cột áp thực của hệ thống.

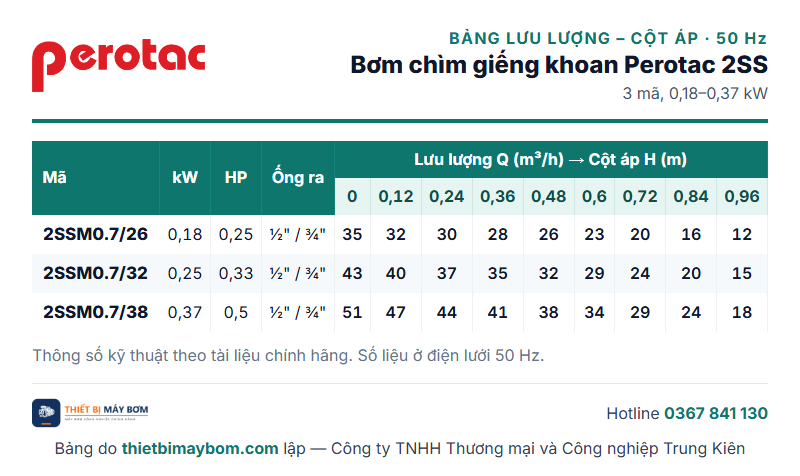

Bảng lưu lượng – cột áp bơm chìm giếng khoan Perotac 2SS ở 50 Hz: cột áp H (m) của từng mã 2SSM0.7/26 đến 2SSM0.7/38 tại từng mức lưu lượng Q (m³/h).
Theo bảng Q–H của nhóm Perotac 2SS, ba mã cho các mức cột áp khác nhau tại cùng lưu lượng 0,48 m³/h:
| Mã Perotac 2SS | Công suất | Điểm trên bảng Q–H |
|---|---|---|
| 2SSM0.7/26 | 0,18 kW | 26 m tại 0,48 m³/h |
| 2SSM0.7/32 | 0,25 kW | 32 m tại 0,48 m³/h |
| 2SSM0.7/38 | 0,37 kW | 38 m tại 0,48 m³/h |
Bảng này chưa đủ để khuyên một mã cụ thể vì còn thiếu cột áp thật của giếng. Mực nước động, chiều cao từ miệng giếng lên điểm xả và tổn thất đường ống phải được cộng trước khi đối chiếu từng hàng Q–H.
Điều dễ hiểu ngược là mã nhiều tầng cánh hơn có thể cho cột áp cao hơn nhưng vẫn thuộc cùng nhóm cỡ giếng 2SS. Số tầng cánh giải quyết yêu cầu đẩy nước; nó không thay thế bước đo khe, kiểm tra chiều dài cụm hoặc thử đường thả.
Câu hỏi thường gặp về bơm hỏa tiễn phi 60
Khe thả bơm Perotac 2SS tối thiểu bao nhiêu?
Dữ liệu hiện có chưa xác nhận một ngưỡng milimét riêng cho cụm Perotac 2SS kèm cáp. Hãy tính khe từ lòng ống nhỏ nhất và đường kính ngoài lớn nhất của cụm hoàn chỉnh, sau đó yêu cầu bên bán xác nhận bằng văn bản rằng khe đó đáp ứng cả khả năng lắp và làm mát motor.
Giếng khoan bao nhiêu thì lắp được?
Cỡ giếng phải được đối chiếu với từng nhóm bơm. Perotac 2SS có cỡ giếng tối thiểu 2 inch (Ø60), 2.5SS yêu cầu Ø75 và 3SS yêu cầu Ø90. Dù đúng cỡ danh nghĩa, vẫn phải đo lòng ống và thử toàn bộ đường thả trước khi lắp.
Ống xả phi 60 có nghĩa là thân bơm vừa giếng phi 60 không?
Không. Cỡ ống xả mô tả đầu nối của đường nước, còn khả năng lắp phụ thuộc vào đường kính ngoài lớn nhất của cụm bơm và đường kính trong nhỏ nhất của ống vách. Hãy yêu cầu bản vẽ ghi riêng thân máy, đầu xả, cáp và khớp nối.
Gửi đủ số đo trước khi chốt bơm
Hãy chuẩn bị số đo lòng ống nhỏ nhất, mực nước động, chiều cao xả, lưu lượng cần dùng và ảnh phần miệng giếng. Gửi các dữ kiện này qua liên hệ để kiểm tra nhóm 2SS, bảng Q–H và yêu cầu xác nhận khe trước khi đặt máy xuống giếng.
