Bơm trục đứng là gì? Đây là nhóm bơm có trục quay bố trí theo phương thẳng đứng, nhưng hình dáng đó chưa cho biết máy là đa tầng cánh, inline hay turbine. Muốn chọn đúng, người mua phải xác định thêm đường đi của chất lỏng, số tầng cánh, điều kiện hút và điểm yêu cầu gồm lưu lượng với cột áp.
Trả lời ngắn: Bơm trục đứng là cách gọi theo hướng bố trí trục, không phải tên của một cấu hình thủy lực duy nhất. Bơm đa tầng phù hợp bài toán cần cột áp cao; bơm inline thuận lợi khi lắp thẳng trên đường ống; bơm turbine phục vụ nguồn hút sâu hoặc bể chứa.
Bơm trục đứng là gì, và vì sao không đồng nghĩa với đa tầng?
“Bơm trục đứng” trước hết mô tả hướng của trục bơm và cụm động cơ. Từ đặc điểm này, nhiều thiết kế khác nhau có thể cùng mang dáng đứng: bơm ly tâm đa tầng, bơm inline một tầng, bơm turbine và một số bơm chìm.
Trong phạm vi hệ thống cấp nước đặt cạn, hai nhóm dễ bị gọi lẫn là bơm trục đứng đa tầng cánh và bơm trục đứng inline. Máy đa tầng đưa nước qua nhiều cánh nối tiếp để cộng dồn cột áp. Máy inline có cửa hút và cửa xả nằm trên cùng đường ống, phù hợp nơi cần bố trí đường ống gọn.
Vì vậy, câu “cần bơm trục đứng” mới xác định được tư thế lắp. Bên bán vẫn cần hỏi lưu lượng, cột áp, nguồn hút, môi chất và cách nối ống trước khi chọn dòng máy.
Hiểu bơm trục đứng là gì qua cấu tạo và dòng chảy
Một bơm ly tâm trục đứng đặt cạn gồm động cơ ở phía trên, khớp nối, trục, cánh bơm, bộ phận dẫn dòng, thân hoặc buồng bơm, phớt cơ khí và đế máy. Cấu hình đa tầng có nhiều cánh và buồng dẫn nối tiếp; cấu hình inline có cửa hút–xả cùng đường tâm để lắp vào tuyến ống.
Với Perotac CDLF, phần thủy lực dùng inox AISI 304, đế bằng gang và động cơ dùng điện 3 pha 380 V, 50 Hz. Dòng này dành cho nước sạch, không lẫn hạt mài; bơm phải được mồi đầy nước và xả khí trước khi chạy.
Khi động cơ quay, chất lỏng đi vào tâm cánh, được gia tốc ra mép cánh rồi qua bộ phận dẫn dòng để chuyển một phần động năng thành áp suất. Ở bơm đa tầng, nước tiếp tục đi qua tầng kế tiếp. Mỗi tầng bổ sung cột áp, còn lưu lượng của chuỗi tầng gần như giữ theo cỡ bơm.
Cách đọc mã CDLF phản ánh đúng quan hệ đó: phần số đứng trước dấu gạch chỉ cỡ lưu lượng, còn số phía sau biểu thị số tầng cánh. Chọn cỡ lưu lượng trước, sau đó mới chọn số tầng để đạt cột áp.
Bơm trục đứng đa tầng, inline và turbine khác nhau thế nào?
Bảng dưới đây tách các cấu hình theo đường dòng và mục đích sử dụng, thay vì chỉ nhìn hướng đặt động cơ.
| Cấu hình | Đường dòng và bộ phận quyết định | Hợp với hệ thống | Điểm phải kiểm tra |
|---|---|---|---|
| Trục đứng đa tầng | Nước qua nhiều cánh nối tiếp; mỗi tầng cộng thêm cột áp | Tăng áp, RO, cấp lò hơi, cấp nước cần áp cao | Bảng Q–H, chiều cao phòng máy, cấp áp lực của ống và van |
| Trục đứng inline | Cửa hút–xả cùng đường tâm, lắp trực tiếp trên tuyến ống | Tuần hoàn, tăng áp có lưu lượng lớn hơn và cột áp vừa | Đường đặc tính đúng mã, tải lên đường ống, không gian tháo động cơ |
| Turbine trục đứng | Cụm cánh nằm dưới mực nước, truyền động bằng trục dài | Bể sâu, hố hút hoặc nguồn nước có mực nước thấp | Mực nước động, chiều dài trục, điều kiện chống xâm thực |
| Trục ngang đa tầng | Nhiều tầng cánh bố trí theo phương ngang | Nơi có đủ diện tích sàn và cần tiếp cận cụm bơm từ bên hông | Nền máy, đồng tâm khớp nối và diện tích bảo trì |
Bơm inline và bơm đa tầng có thể cùng sở hữu hút–xả thẳng hàng, nhưng số tầng cánh tạo ra khác biệt lớn về cột áp. Muốn so tại cùng điểm làm việc (duty point), cần đường đặc tính của từng mã; cặp lưu lượng và cột áp rời trên một trang mã chưa đủ để suy ra khả năng làm việc ở giữa đường cong.
Ưu nhược điểm của bơm trục đứng nằm ở đâu?
Ưu điểm rõ nhất của bố trí đứng là giảm diện tích sàn. Động cơ nằm phía trên thân bơm, còn bơm inline có thể đặt trực tiếp vào tuyến ống. Với cấu hình đa tầng, việc tăng số tầng giúp tạo cột áp cao mà chưa cần mở rộng mạnh cỡ lưu lượng.
Thiết kế này hợp với phòng bơm có mặt sàn hẹp nhưng vẫn phải chừa chiều cao phía trên để tháo động cơ, trục và cụm tầng cánh. Mã có nhiều tầng sẽ dài và nặng hơn mã ít tầng trong cùng cỡ.
Cụm phớt, bạc đỡ và trục làm việc theo phương đứng nên việc lắp lệch, còn khí trong buồng bơm hoặc chạy khô đều có thể gây rung, nóng và hỏng bề mặt làm kín. Cách làm phù hợp là đặt máy trên nền chắc, mồi đầy, xả khí và kiểm tra chiều quay theo hướng dẫn của hãng trước khi chạy liên tục.
Dòng CDLF dùng cho nước sạch và nước ăn mòn nhẹ phù hợp với phần thủy lực inox. Nếu chất lỏng có hạt mài, bùn hoặc độ nhớt cao, cần chuyển sang dòng có kết cấu cánh, khe hở và vật liệu làm kín dành riêng cho môi chất đó.
Khi nào nên dùng và khi nào nên đổi sang loại bơm khác?
Nên dùng bơm trục đứng đa tầng khi hệ thống cần đẩy nước sạch qua chênh cao, thiết bị lọc hoặc mạng ống tạo tổng cột áp lớn. Các ứng dụng phù hợp gồm tăng áp, RO, cấp nước công nghiệp và cấp nước cho thiết bị cần áp đầu vào xác định.
| Điều kiện hệ thống | Hướng chọn |
|---|---|
| Nước sạch, cần cột áp cao trong diện tích sàn hẹp | Ưu tiên bơm trục đứng đa tầng; tra bảng Q–H theo đúng điểm yêu cầu |
| Lưu lượng lớn hơn, cột áp vừa và đường ống cần đi thẳng | Sàng lọc bơm inline rồi yêu cầu đường đặc tính của mã |
| Có đủ mặt sàn và cần thao tác bảo trì từ bên hông | So thêm bơm ly tâm trục ngang |
| Nguồn nước nằm sâu dưới mặt bằng đặt động cơ | Xem xét turbine trục đứng hoặc bơm chìm theo cấu tạo nguồn hút |
| Chất lỏng có hạt mài, bùn hoặc độ nhớt cao | Chọn dòng chuyên cho môi chất; CDLF nước sạch không phải phương án phù hợp |
Cột áp cao riêng lẻ chưa đủ để chọn máy. Điểm yêu cầu phải có đồng thời lưu lượng và cột áp tổng, sau đó đối chiếu với đường Q–H của đúng mã.
Chọn bơm trục đứng bằng lưu lượng và cột áp ra sao?
Trình tự chọn bắt đầu từ lưu lượng, tiếp đến là cột áp tổng gồm chênh cao, tổn thất đường ống và áp suất cần ở điểm cuối. Sau khi xác định điểm này, chọn cỡ bơm có lưu lượng nằm trong vùng làm việc rồi so các tầng cánh.

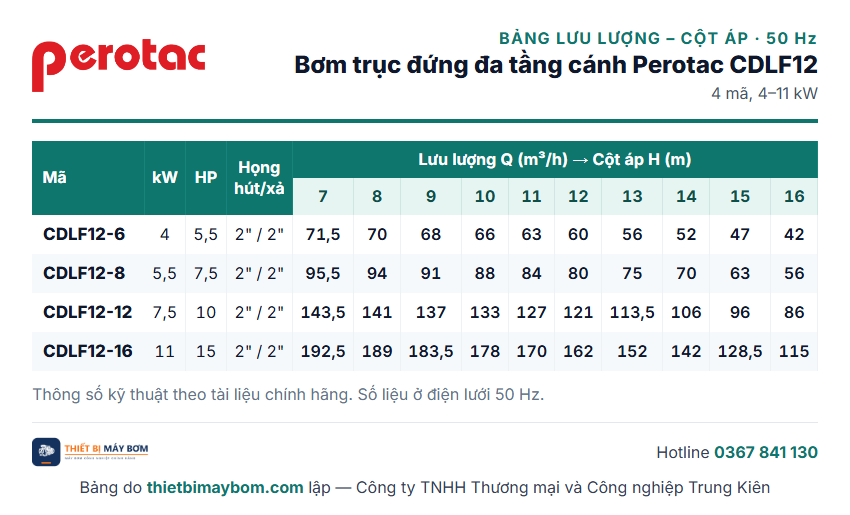

Bảng lưu lượng – cột áp bơm trục đứng đa tầng cánh Perotac CDLF12 ở 50 Hz: cột áp H (m) của từng mã CDLF12-6 đến CDLF12-16 tại từng mức lưu lượng Q (m³/h).
Giả sử hệ thống cần 10 m³/h tại 75 m. Bảng Q–H thật của nhóm Perotac CDLF12 cho kết quả:
| Mã | Cột áp tại 10 m³/h | Đánh giá so với yêu cầu 75 m |
|---|---|---|
| CDLF12-6 | 66 m | Hụt cột áp |
| CDLF12-8 | 88 m | Đạt và có phần cột áp dự phòng |
| CDLF12-12 | 133 m | Dư quá xa nhu cầu của ví dụ |
Trong ba mã, CDLF12-8 là phương án cần kiểm tra tiếp về tổn thất thực, áp suất cho phép của đường ống và chế độ điều khiển. Mức niêm yết đã gồm VAT: 21.492.000 đ (đã gồm VAT).
CDLF12-8 hợp với điểm cần áp cao tại lưu lượng thuộc cỡ CDLF12. Mã này chưa phải lựa chọn phù hợp nếu hệ thống thiên về lưu lượng rất lớn và cột áp thấp; khi đó nên sàng lọc dòng inline và yêu cầu đường đặc tính đầy đủ.
Bảng cũng cho thấy điều dễ hiểu ngược: chọn động cơ hoặc dáng máy trước chưa quyết định được kết quả. Tại cùng lưu lượng 10 m³/h, thay đổi số tầng làm cột áp của ba mã chênh lệch rõ rệt.
Điều kiện hút và nhiệt độ phải xác nhận thế nào?
Điều kiện hút phải được kiểm tra trước khi chốt bơm đa tầng vì thiếu áp tại cửa hút có thể gây xâm thực. Hậu quả là tiếng ồn, rung, giảm lưu lượng và tổn thương bề mặt cánh.
Người thiết kế cần tính NPSH sẵn có của hệ thống từ áp suất bể, mực chất lỏng, nhiệt độ và tổn thất ống hút; sau đó so với NPSH yêu cầu trên đường đặc tính của đúng mã. Phần dự phòng phải theo hướng dẫn của hãng, thay vì lấy một tỷ lệ chung cho mọi hệ thống.
Với CDLF, buồng bơm cần được mồi đầy và xả hết khí trước khi khởi động. Đường hút nên ngắn, kín khí và hạn chế vị trí giữ túi khí; van cùng phụ kiện phải phù hợp chiều dòng.
Không dùng một ngưỡng nhiệt độ cho mọi bơm trục đứng
Giới hạn nhiệt phụ thuộc đồng thời vào vật liệu thân, cánh, gioăng, phớt cơ khí và áp suất vận hành. Các cấu hình mang cùng tên “bơm trục đứng” có thể dùng bộ phận làm kín khác nhau, nên một ngưỡng lấy từ dòng khác chưa thể áp cho CDLF, IRG hoặc KQL.
Khi bơm nước nóng hoặc hóa chất, yêu cầu bên bán xác nhận bằng văn bản giới hạn nhiệt độ, vật liệu phớt và điều kiện áp suất của đúng model. Đây là dữ kiện cần có trước khi duyệt máy, không nên suy từ hình dáng inox hoặc công suất động cơ.
Với ứng dụng tuần hoàn tháp hạ nhiệt, xem cách đo áp và tìm nguyên nhân bơm hụt nước trước khi chọn kiểu bơm.
Với máy đa tầng đang vận hành bất ổn, xem cách tách lỗi đường hút, bệ ống và ruột buồng cánh bằng áp hút, áp đẩy và lưu lượng.
Khi ứng dụng bơm đa tầng cho cụm PCCC, nên lập riêng lịch chạy thử và mẫu ghi áp bơm bù áp để theo dõi rơ-le và tủ Auto.
Khi đã phân biệt các kiểu máy, xem thêm bảng giá bơm trục đứng 4 kW theo số tầng cánh để chọn đúng mã CDLF.
Với hệ nước lạnh kín, xem cách ghép lưu lượng và chênh áp để chọn bơm chiller trước khi quyết định dùng đa tầng hay inline.
Sau phần phân biệt cấu hình, dẫn người đọc sang so sánh bơm trục đứng và bơm trục ngang theo cùng điểm lưu lượng–cột áp.
Khi đã xác định loại bơm, xem thêm cách chọn tủ khởi động cho bơm trục đứng 11 kW theo tem motor và điều kiện lưới.
Sau khi phân biệt cấu tạo các dòng, có thể xem cách tính lưu lượng giờ cao điểm cho bơm tăng áp tòa nhà trước khi dò mã.
Câu hỏi thường gặp về bơm trục đứng
Bơm inline là gì?
Bơm inline là bơm có cửa hút và cửa xả bố trí cùng đường tâm để lắp thẳng trên tuyến ống. “Inline” mô tả cách nối ống; máy có thể mang cấu hình một tầng hoặc nhiều tầng tùy dòng sản phẩm.
Bơm tuabin trục đứng là gì?
Bơm turbine trục đứng đặt cụm cánh ở phía dưới mực chất lỏng và truyền động từ động cơ phía trên qua trục dài. Cấu hình này phù hợp bể sâu hoặc hố hút; việc chọn máy phải dựa trên mực nước động và điều kiện chống xâm thực.
Bơm trục đứng và bơm trục ngang khác nhau thế nào?
Khác biệt đầu tiên là hướng trục và không gian lắp đặt. Bơm đứng tiết kiệm diện tích sàn nhưng cần khoảng trống phía trên; bơm ngang chiếm mặt sàn lớn hơn nhưng thuận lợi khi tiếp cận cụm bơm từ bên hông. Cả hai vẫn phải được chọn bằng cùng điểm lưu lượng–cột áp.
Cách lắp bơm trục đứng?
Đặt bơm trên nền chắc, đỡ đường ống độc lập để tải ống không truyền vào thân, lắp đúng chiều dòng và kiểm tra chiều quay. Với CDLF, phải mồi đầy nước và xả khí trước khi chạy. Khi nhận máy, có thể dùng quy trình kiểm tra bơm trục đứng Perotac CDLF để đối chiếu mã, điện áp và ngoại quan.
Với bài toán 10 m³/h tại 75 m ở trên, CDLF12-8 là mã đạt yêu cầu sơ bộ; CDLF12-6 hụt áp còn CDLF12-12 dư quá xa. Hãy gửi lưu lượng, cột áp tổng, môi chất và nguồn điện qua liên hệ để kiểm lại điểm làm việc và điều kiện hút trước khi chốt máy.
