Người tìm bơm trục đứng 4 kW sẽ gặp ba mã Perotac CDLF có cùng công suất nhưng khác cỡ lưu lượng và số tầng cánh. Vì vậy, giá phải được đọc theo từng mã hoàn chỉnh; lấy riêng số tầng cánh để dự đoán giá có thể dẫn đến chọn một máy đủ công suất điện nhưng hụt lưu lượng hoặc lệch cột áp.
Trả lời ngắn: Perotac có ba cấu hình CDLF công suất 4 kW là CDLF4-19, CDLF8-12 và CDLF12-6. Mã nhiều tầng hơn tạo cột áp cao hơn trong cỡ lưu lượng của nó, nhưng giá còn phụ thuộc cỡ thủy lực và cấu hình máy. Bảng giá dưới đây đã gồm VAT.
Bơm trục đứng 4 kW Perotac có những mã nào?
Ba mã Perotac 4 kW thuộc ba cỡ lưu lượng khác nhau: CDLF4, CDLF8 và CDLF12. Phần số trước dấu gạch chỉ cỡ lưu lượng danh định; phần số sau dấu gạch chỉ số tầng cánh. Đây là ba cấu hình riêng, không phải một máy được lắp thêm hoặc tháo bớt buồng cánh tại nơi bán.

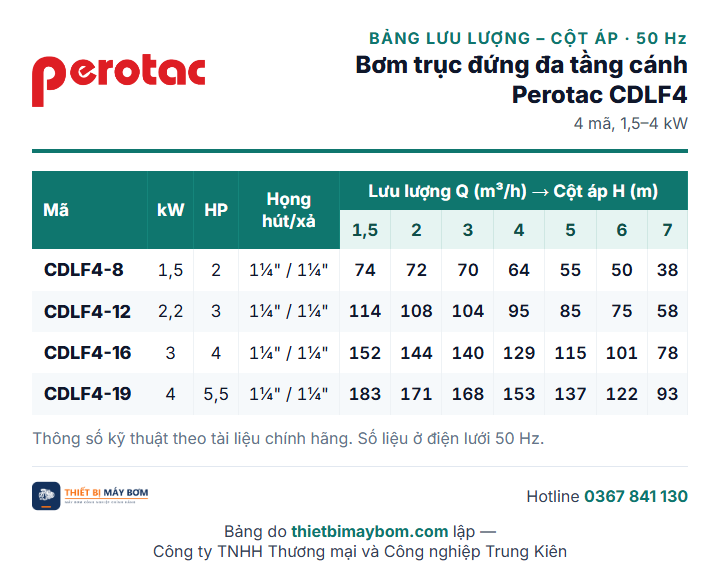

Bảng lưu lượng – cột áp bơm trục đứng đa tầng cánh Perotac CDLF4 ở 50 Hz: cột áp H (m) của từng mã CDLF4-8 đến CDLF4-19 tại từng mức lưu lượng Q (m³/h).
Dòng bơm trục đứng đa tầng cánh Perotac CDLF dùng motor 3 pha 380 V/50 Hz, 2 cực, tốc độ xấp xỉ 2.900 vòng/phút. Phần thủy lực dùng cánh và ống lót inox AISI 304, đế gang; hút và xả nằm cùng đường tâm để lắp trên tuyến ống.
Bảng dưới đặt mỗi mã cạnh một điểm lấy đúng từ bảng Q–H của cỡ tương ứng:
| Mã Perotac | Công suất | Cỡ lưu lượng của bảng | Số tầng cánh | Một điểm Q–H có thật |
|---|---|---|---|---|
| CDLF4-19 | 4 kW | 1,5–7 m³/h | 19 | 122 m tại 6 m³/h |
| CDLF8-12 | 4 kW | 5–12 m³/h | 12 | 111 m tại 8 m³/h |
| CDLF12-6 | 4 kW | 7–16 m³/h | 6 | 60 m tại 12 m³/h |
Ba điểm trong bảng chỉ dùng để thấy hình dạng lựa chọn: CDLF4-19 ưu tiên lưu lượng nhỏ và cột áp cao, CDLF8-12 nằm ở vùng lưu lượng trung bình, còn CDLF12-6 đưa nhiều nước hơn với cột áp thấp hơn. Muốn đặt hàng phải dò đúng cột lưu lượng yêu cầu trên bảng của từng cỡ.
Cả ba mã là hàng “Nhập khẩu nguyên chiếc Đài Loan”. Người cần phân biệt đa tầng CDLF với bơm inline một tầng có thể xem bài bơm trục đứng là gì; hai kiểu máy có thể cùng công suất nhưng vùng lưu lượng và cột áp khác hẳn.
Vì sao cùng 4 kW, giá không tăng đều theo số tầng cánh?
Giá của bơm ly tâm trục đứng 4 kW không hình thành từ phép lấy một buồng cánh nhân với số tầng. Khi chuyển từ CDLF12-6 sang CDLF8-12 hoặc CDLF4-19, cả cỡ lưu lượng, đường kính thủy lực, số buồng cánh, chiều dài thân và điểm làm việc đều thay đổi.
Công suất 4 kW chỉ cho biết công suất motor của ba cấu hình này. Nó chưa nói máy sẽ tạo được bao nhiêu cột áp tại lưu lượng mà hệ thống cần. Chẳng hạn, CDLF4-19 cho 93 m tại 7 m³/h, CDLF8-12 cho 78 m tại 12 m³/h, còn CDLF12-6 cho 42 m tại 16 m³/h. Ba điểm nằm ở ba cỡ bảng khác nhau nên không thể xếp hạng máy chỉ bằng số tầng.
Vật liệu cũng phải được giữ cố định khi so giá. Ngay trong họ bơm đa tầng, cấu hình đầu vào đầu ra bằng gang và cấu hình phần thủy lực inox có thể mang mức niêm yết khác nhau. So một mã đầu gang với một mã CDLF rồi gán toàn bộ chênh lệch cho tầng cánh sẽ trộn hai biến số.
Một chi tiết dễ hiểu ngược là mã có nhiều tầng nhất chưa chắc phù hợp hơn. CDLF4-19 có 19 tầng nhưng bảng lưu lượng chỉ tới 7 m³/h. Nếu công trình cần 11 m³/h, mã này bị loại từ bước lưu lượng, dù cột áp của nó cao.
Bảng giá bơm trục đứng 4 kW theo mã, đã gồm VAT
Bảng giá phải đi cùng đúng mã CDLF, bởi ba máy 4 kW phục vụ ba vùng lưu lượng khác nhau. Các mức dưới đây là mức niêm yết đã gồm VAT trên trang bán hàng; mức niêm yết hiển thị theo từng mã có giá.
| Mã Perotac | Cỡ bơm | Số tầng cánh | Mức niêm yết đã gồm VAT |
|---|---|---|---|
| CDLF4-19 | CDLF4 | 19 | 14.364.000 đ (đã gồm VAT) |
| CDLF8-12 | CDLF8 | 12 | 18.900.000 đ (đã gồm VAT) |
| CDLF12-6 | CDLF12 | 6 | 18.900.000 đ (đã gồm VAT) |
Nếu hai mức niêm yết bằng nhau, kết luận đúng là hai cấu hình đang có cùng mức niêm yết, chứ không phải tầng cánh được tính miễn phí. Nhà sản xuất và bên bán định giá một cụm máy hoàn chỉnh; cỡ lưu lượng lớn hơn có thể dùng ít tầng hơn, trong khi cỡ nhỏ cần nhiều tầng để tạo cột áp cao.
Nếu một mức niêm yết khác hai mức còn lại, phần chênh cũng chưa thể chia cho số tầng để tìm “giá một tầng cánh”. Phép chia đó bỏ qua cỡ thân bơm, cấu tạo buồng cánh, lượng vật liệu, motor và phạm vi hàng hóa trong báo giá.
Có tính riêng được chênh giá của ba tầng cánh không?
Chỉ tính được chênh giá do tăng ba tầng khi hai mã giữ nguyên cỡ lưu lượng, vật liệu, motor, phạm vi phụ kiện và điều kiện VAT. Danh sách Perotac hiện có ba mã 4 kW thuộc ba cỡ CDLF khác nhau, nên chưa tạo thành một cặp chỉ chênh đúng ba tầng.
| Điều kiện cần giữ nguyên | Ba mã 4 kW hiện có | Kết luận |
|---|---|---|
| Cùng cỡ lưu lượng | CDLF4, CDLF8 và CDLF12 | Chưa cố định |
| Cùng số tầng hoặc chỉ tăng đúng ba tầng | 19, 12 và 6 tầng | Không có cặp phù hợp |
| Cùng vật liệu và phạm vi báo giá | Cùng dòng CDLF, nhưng phụ kiện cần xác nhận | Chưa đủ để tách đơn giá tầng |
| Cùng điều kiện VAT | Bảng trên ghi đã gồm VAT | Có thể so mức niêm yết toàn bộ máy |
Cách dùng bảng giá phù hợp là so tổng giá của các mã đáp ứng cùng yêu cầu hệ thống. Trước tiên lọc theo lưu lượng, tiếp theo đối chiếu cột áp trên bảng Q–H, cuối cùng mới so mức niêm yết của những mã còn lại. Nếu thay đổi cỡ lưu lượng giữa hai phương án, phần chênh là chênh của cả cấu hình.
Các bảng giá ở thời điểm khác nhau còn có thể thay đổi điều kiện thuế và phạm vi hàng hóa. Khi cần khóa ngân sách, yêu cầu bên bán xác nhận bằng văn bản đúng mã, VAT, tủ điện, cảm biến, van, đế bơm, vận chuyển và lắp đặt.
Đối chiếu ba mã 4 kW tại điểm 11 m³/h, 60 m
Với bơm đa tầng cánh, lưu lượng phải được chốt trước số tầng. Ví dụ, giả sử hệ thống cần 11 m³/h ở 60 m. Đối chiếu ba bảng Q–H cho kết quả sau:
| Mã | Kết quả tại yêu cầu 11 m³/h ở 60 m | Đánh giá |
|---|---|---|
| CDLF4-19 | Bảng CDLF4 chỉ tới 7 m³/h | Hụt vùng lưu lượng, loại |
| CDLF8-12 | Cho 87 m tại 11 m³/h | Dư cột áp xa so với yêu cầu |
| CDLF12-6 | Cho 63 m tại 11 m³/h | Đạt yêu cầu và có phần cột áp nhỉnh hơn |
Trong ví dụ này, CDLF12-6 là mã nên đưa vào báo giá. CDLF8-12 vẫn đủ lưu lượng nhưng tạo 87 m tại 11 m³/h, cao hơn đáng kể so với yêu cầu 60 m; phương án này kéo theo việc kiểm tra lại cấp áp lực của đường ống, van và thiết bị sau bơm. CDLF4-19 bị loại vì cỡ CDLF4 không bao phủ 11 m³/h.
Kết quả trên cũng giải thích vì sao mua mã nhiều tầng hơn theo suy nghĩ “dư cho chắc” có thể làm tăng cả giá mua lẫn yêu cầu kiểm soát áp. Việc nên làm thay thế là gửi lưu lượng và cột áp yêu cầu để dò đúng một cột trong bảng Q–H Perotac CDLF, sau đó mới so giá mã đạt.
Mức niêm yết đã gồm những gì?
Mức trong bảng đã gồm VAT, còn phạm vi phụ kiện cần được ghi rõ trên báo giá. Một cụm bơm bù áp có thể cần thêm tủ điều khiển, cảm biến áp suất, bình tích áp, van, đế và công lắp; các hạng mục này không nên được suy ra từ giá của riêng mã bơm.
Khi xin báo giá, gửi đủ các mục sau:
- Mã cần báo là CDLF4-19, CDLF8-12 hay CDLF12-6.
- Điểm yêu cầu gồm lưu lượng tính bằng m³/h và cột áp tính bằng m.
- Nguồn điện tại công trình là 3 pha 380 V/50 Hz.
- Báo giá cần ghi rõ VAT và từng phụ kiện đi kèm.
- Tủ chạy trực tiếp, tủ luân phiên hay tủ điều khiển theo áp phải được tách thành hạng mục riêng.
- Chi phí vận chuyển, lắp đặt và chạy thử cần có dòng xác nhận riêng.
Nếu báo giá chỉ ghi “bơm trục đứng 4 kW”, người mua chưa biết mình đang nhận cỡ CDLF4, CDLF8 hay CDLF12. Một báo giá đủ căn cứ phải có mã đầy đủ và điểm Q–H mà mã đó đáp ứng.
Với dự án cần công suất lớn hơn, đối chiếu bơm trục đứng 11 kW và bốn phương án khởi động trước khi đặt tủ.
Câu hỏi thường gặp về bơm trục đứng 4 kW
Số tầng cánh ảnh hưởng đến cột áp thế nào?
Trong cùng một cỡ CDLF, tăng số tầng cánh làm cột áp tăng còn vùng lưu lượng gần như giữ theo cỡ bơm. Khi đổi từ CDLF4 sang CDLF8 hoặc CDLF12, cả cỡ lưu lượng cũng đổi nên phải mở đúng bảng Q–H của từng nhóm, thay vì chỉ đếm tầng.
Làm sao biết cần bao nhiêu tầng cánh?
Hãy xác định lưu lượng trước để chọn cỡ CDLF, rồi dò cột lưu lượng đó trong bảng và lấy mã có cột áp nhỉnh hơn nhu cầu. Với yêu cầu 11 m³/h ở 60 m trong ví dụ, CDLF12-6 cho 63 m tại 11 m³/h nên phù hợp hơn hai mã 4 kW còn lại.
Giá bơm trục đứng 4 kW đã gồm tủ điện chưa?
Bảng trong bài là mức niêm yết đã gồm VAT của từng mã bơm. Phạm vi tủ điện, cảm biến, van, bình tích áp, đế, vận chuyển và lắp đặt cần được bên bán xác nhận bằng văn bản trên báo giá trước khi đặt hàng.
Chọn mã nào để yêu cầu báo giá?
Trong ví dụ 11 m³/h ở 60 m, mã cần yêu cầu báo giá là Perotac CDLF12-6; CDLF8-12 dư cột áp xa và CDLF4-19 thiếu vùng lưu lượng. Hãy gửi lưu lượng, cột áp, sơ đồ đường ống và phạm vi tủ điện qua liên hệ để đối chiếu lại điểm làm việc trước khi chốt giá.
