Bơm trục đứng và bơm trục ngang tại 36 m³/h: so Q–H

Người chọn bơm trục đứng và bơm trục ngang cần bắt đầu từ lưu lượng, cột áp và điều kiện công trình, thay vì nhìn hướng đặt motor. Cùng yêu cầu 36 m³/h ở 80 m, cả bơm đứng nhiều tầng cánh CDLF lẫn bơm ngang một tầng cánh CM đều có mã đáp ứng.

Trả lời ngắn: Chọn bơm trục đứng khi cần cột áp cao trong mặt sàn hẹp và có đủ chiều cao để tháo motor, tầng cánh. Chọn bơm trục ngang khi mặt bằng cho phép, đường hút cần bố trí ngắn và đội bảo trì cần tiếp cận trục, phớt, khớp nối thuận tiện. Mã cuối cùng phải đạt đúng cặp lưu lượng–cột áp.

Bơm trục đứng và bơm trục ngang khác nhau ở đâu?

Khác biệt có ích nhất cho người mua nằm ở cách bố trí cụm thủy lực, diện tích mặt sàn, không gian tháo máy và dạng đường ống. Hướng trục chỉ là điểm khởi đầu; số tầng cánh và thiết kế thủy lực mới tạo ra đường đặc tính cụ thể.

Trong phạm vi sản phẩm đang so, bơm trục đứng Perotac CDLF là bơm ly tâm nhiều tầng cánh. Cửa hút và cửa đẩy cùng đường tâm nên có thể lắp nối tiếp trên tuyến ống. Phần bơm phát triển theo chiều cao; thêm tầng cánh làm cột áp tăng trong khi cỡ lưu lượng gần như giữ nguyên.

Bơm ly tâm trục ngang Perotac CM là bơm một tầng cánh, hút ngang và nối bích. Cụm bơm trải dài trên bệ; trục, phớt và phần thủy lực được tiếp cận từ phương ngang. Máy phải được mồi đầy nước trước khi chạy vì chạy khô có thể làm hỏng phớt.

Bảng này không tạo ra kết luận rằng bơm đứng luôn đẩy cao còn bơm ngang chỉ chạy lưu lượng lớn. Một bơm ngang có cánh và thiết kế thủy lực phù hợp vẫn đạt cột áp cao; bơm đứng ít tầng cũng có thể hụt cột áp yêu cầu. Cách phân xử là đặt các đường Q–H tại cùng lưu lượng.

Nếu cần phân biệt thêm giữa bơm đa tầng, inline và tuabin, bài bơm trục đứng là gì trình bày riêng cấu tạo của từng nhóm.

Cùng 36 m³/h ở 80 m, mã nào đạt?

Tại yêu cầu 36 m³/h ở 80 m, Perotac CDLF32-7 và Perotac CM50-250/22 đều đạt; CDLF32-5 và CM40-250/18.5 bị hụt cột áp, còn CDLF32-12 dư quá xa so với yêu cầu.

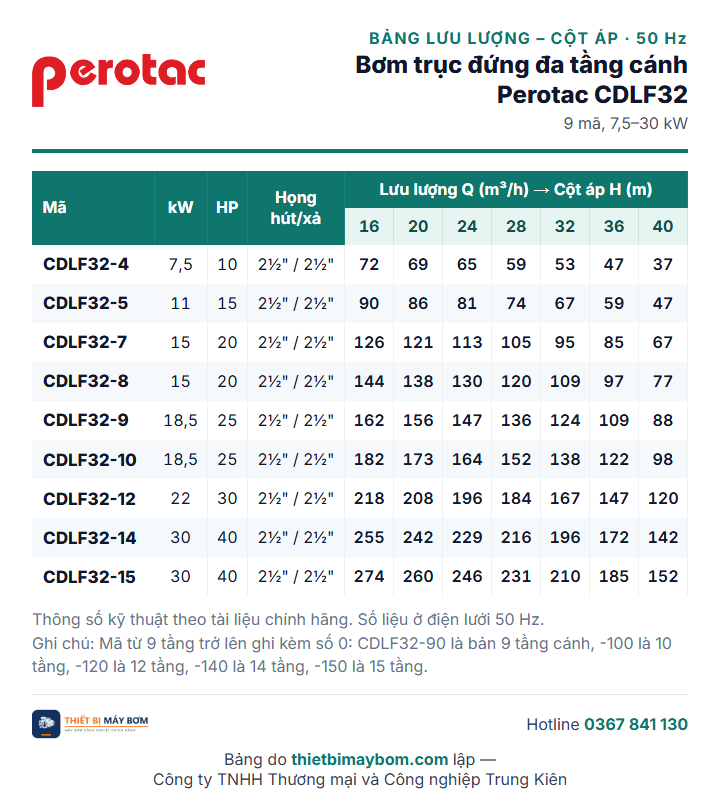

Bảng lưu lượng – cột áp bơm trục đứng đa tầng cánh Perotac CDLF32 ở 50 Hz: cột áp H (m) của từng mã CDLF32-4 đến CDLF32-15 tại từng mức lưu lượng Q (m³/h).

Điểm 36 m³/h ở 80 m dưới đây là một đề bài giả sử cho hệ nước sạch. Từng cột áp được lấy tại đúng cột 36 m³/h của bảng Q–H, không lấy Hmax ở đầu đường cong ghép với Qmax.

Số của cấu hình đứng được dẫn từ bảng Q–H CDLF32. Trong phương án này, Perotac CDLF32-7 cho 85 m tại 36 m³/h. Máy là hàng “Nhập khẩu nguyên chiếc Đài Loan”.

Số của cấu hình ngang được dẫn từ bảng Q–H Perotac CM50. Perotac CM50-250/22 cho 86 m tại 36 m³/h và có mức niêm yết 29.160.000 đ (đã gồm VAT). Máy cũng là hàng “Nhập khẩu nguyên chiếc Đài Loan”.

CDLF32-7 dùng motor 15 kW, còn CM50-250/22 dùng motor 22 kW. Chênh lệch công suất motor chưa đủ để kết luận mức điện tiêu thụ tại điểm chạy. Muốn so điện năng, bên bán cần cung cấp đường hiệu suất hoặc công suất vào của đúng hai mã tại 36 m³/h; sau đó mới tính theo thời gian vận hành thực tế.

CDLF32-12 đạt tới 147 m tại 36 m³/h, vượt xa yêu cầu 80 m. Thay vì lấy mã lớn để “dự phòng”, người mua nên quay về CDLF32-7, rồi kiểm tra tổn thất đường ống và áp cần tại điểm cuối. Chọn dư quá xa có thể đưa bơm lệch vùng làm việc phù hợp, gây rung, tốn điện và giảm tuổi thọ phớt.

Khi nào chọn bơm trục đứng, khi nào chọn bơm trục ngang?

Chọn cấu hình sau khi đã lọc được mã đạt lưu lượng và cột áp. Nếu cả hai bên cùng đạt, mặt bằng, đường hút và cách bảo trì sẽ quyết định phương án phù hợp hơn.

Bơm trục đứng CDLF hợp với hệ tăng áp, cấp nước hoặc công đoạn cần cột áp cao trong mặt sàn hạn chế. Nhược điểm cần xử lý ngay trên bản vẽ là chiều cao tháo motor và cụm tầng cánh. Trần thấp hoặc thiếu thiết bị nâng có thể biến việc bảo trì thành một lần tháo cả tuyến ống.

Bơm trục ngang CM hợp khi điểm Q–H nằm trong dải của một mã cụ thể, mặt bằng đủ cho bệ và đường hút có thể làm ngắn, ít co. Lợi thế tiếp cận theo phương ngang chỉ có giá trị khi thiết kế chừa lối rút cụm quay; đặt máy sát tường vẫn làm thao tác phớt và ổ đỡ khó khăn.

Công suất motor nên được kiểm sau khi đã tìm được giao điểm lưu lượng–cột áp. Hai máy cùng công suất có thể cho đường Q–H khác nhau; ngược lại, hai mã khác công suất vẫn có thể cùng vượt qua một yêu cầu nhưng nằm ở vùng hiệu suất khác nhau.

Điều kiện hút và NPSH phải kiểm tra thế nào?

Nguy cơ xâm thực (cavitation) phải được kiểm bằng điều kiện hút của hệ và NPSHr của đúng model, chứ không suy ra chỉ từ trục đứng hay trục ngang. Hai cấu hình đặt cạn đều cần nguồn nước vào ổn định, đường hút kín và bơm được mồi, xả khí theo hướng dẫn của hãng.

NPSHa là phần cột áp hút mà hệ thống thực tế cung cấp. Giá trị này thay đổi theo mực nước thấp nhất, nhiệt độ chất lỏng, tổn thất ống hút và áp suất tại bể nguồn. NPSHr là yêu cầu của bơm tại lưu lượng đang xét; con số phải lấy trên đường cong của đúng mã và đúng tốc độ quay.

Điều kiện lựa chọn là NPSHa phải cao hơn NPSHr với phần dự phòng theo yêu cầu thiết kế. Khi bên bán chưa cung cấp NPSHr, người mua nên yêu cầu xác nhận bằng văn bản thay vì gán sẵn rằng bơm đứng tự mồi tốt hơn hoặc bơm ngang luôn ít xâm thực hơn.

Với Perotac CM, đường hút nên được bố trí ngắn, ít co, kín khí và mồi đầy nước trước khi khởi động. Với CDLF, cần mồi đầy nước, xả khí trong buồng bơm và bảo đảm nguồn cấp vào không bị hụt. Tiếng lạo xạo, rung kèm giảm lưu lượng là lý do để dừng máy và kiểm tra phía hút trước khi tiếp tục vận hành.

Thay bơm trục ngang bằng bơm trục đứng cần đổi gì?

Thay CM bằng CDLF là một thay đổi bố trí hệ thống, không phải thao tác đổi máy cùng chân đế. Cần kiểm lại điểm Q–H, đường tâm ống, tải lên mặt bích, bệ đỡ và không gian tháo lắp trước khi đặt hàng.

1. Ghi điểm vận hành của máy cũ. Đo lưu lượng, áp hút và áp đẩy khi hệ đang phục vụ đúng tải. Nếu chỉ có công suất motor hoặc cột áp đóng van, dữ kiện vẫn thiếu để chọn CDLF.

2. Tính lại cột áp hệ thống. Cộng chênh cao, tổn thất đường ống và áp cần tại điểm sử dụng. Với vòng kín, tập trung vào tổn thất và chênh áp của thiết bị thay vì cộng toàn bộ chiều cao tòa nhà.

3. Tra đúng bảng CDLF. Chọn cỡ lưu lượng trước, sau đó chọn số tầng cánh cho cột áp tại lưu lượng yêu cầu. Trong ví dụ 36 m³/h ở 80 m, CDLF32-7 đạt còn CDLF32-5 hụt.

4. Vẽ lại đoạn ống tại máy. CM hút ngang; CDLF có cửa hút và cửa đẩy cùng đường tâm. Cần bố trí đoạn chuyển, van, khớp nối và gối đỡ để trọng lượng ống không truyền vào thân bơm.

5. Kiểm tra chiều cao thao tác. Bản vẽ phải thể hiện khoảng trống nâng motor và cụm tầng cánh. Nếu trần hoặc dầm chắn đường rút, cần đổi vị trí máy hoặc chuẩn bị phương án tháo riêng.

6. Chạy thử tại tải thật. Sau khi mồi và xả khí, ghi lại lưu lượng, áp hút, áp đẩy, dòng điện, độ rung và tình trạng rò phớt. Kết quả này là cơ sở nghiệm thu, thay vì chỉ xác nhận motor đã quay.

Nếu bơm ngang hiện hữu đã đáp ứng 36 m³/h ở 80 m và phòng bơm còn đủ lối bảo trì, việc đổi sang bơm đứng chưa tạo ra lợi ích tự động. Phương án CDLF có ý nghĩa khi mặt sàn, đường ống in-line hoặc yêu cầu nhiều tầng cánh giải quyết được một hạn chế cụ thể của hệ thống.

Chi phí bảo trì và khoảng trống tháo máy nên so ra sao?

Chi phí vòng đời chỉ so được khi hai báo giá dùng cùng phạm vi công việc, cùng thời gian dừng máy và cùng danh mục phụ tùng. Hiện chưa có số liệu đủ để khẳng định cấu hình đứng hay ngang luôn ít tốn chi phí bảo trì hơn.

Khoảng trống phía trên bơm đứng phụ thuộc chiều dài của đúng mã và cách nhà sản xuất quy định tháo cụm. Vì vậy, yêu cầu bên bán xác nhận bằng văn bản kích thước thao tác của CDLF32-7 trước khi chốt vị trí bệ. Với CM50-250/22, bản vẽ cần thể hiện lối rút cụm quay và khoảng trống để căn chỉnh sau lắp.

Bảng chi phí cũng cần tách phụ tùng, nhân công, thiết bị nâng và thời gian dừng máy. Một báo giá chỉ ghi “bảo trì bơm” chưa đủ để đặt cạnh phương án còn lại, vì phạm vi thay phớt khác hoàn toàn với tháo cả cụm tầng cánh hoặc xử lý sai lệch bệ.

Câu hỏi thường gặp về chọn bơm trục đứng và bơm trục ngang

Điểm làm việc của bơm là gì?

Điểm làm việc là cặp lưu lượng–cột áp mà bơm phải đáp ứng trong hệ thống thực tế. Với yêu cầu 36 m³/h ở 80 m, CDLF32-7 cho 85 m và CM50-250/22 cho 86 m tại đúng cột lưu lượng này nên đều đạt.

Bơm đa tầng cánh trục đứng và trục ngang khác nhau như thế nào?

CDLF đứng tăng cột áp bằng nhiều tầng cánh xếp theo chiều cao, còn CM ngang trong bài này là cấu hình một tầng cánh. Bơm ngang đa tầng là một nhóm khác, vì vậy không nên lấy đặc điểm của CM một tầng cánh để kết luận cho mọi bơm trục ngang.

Bơm trục đứng và bơm trục ngang, loại nào bền hơn?

Độ bền phụ thuộc điểm chạy, điều kiện hút, căn chỉnh, vật liệu, chất lượng mồi nước và cách bảo trì. Một mã chạy lệch xa đường làm việc phù hợp hoặc thiếu nước có thể hỏng phớt sớm dù hướng trục là đứng hay ngang.

Với đề bài 36 m³/h ở 80 m, hai ứng viên cần xem tiếp là Perotac CDLF32-7 và Perotac CM50-250/22. Hãy gửi điểm lưu lượng–cột áp, sơ đồ đường ống, mực nước nguồn và kích thước phòng máy qua liên hệ để kiểm tra điều kiện hút, không gian tháo lắp và chọn cấu hình phù hợp.
