Bơm ly tâm trục ngang Đài Loan thường được chọn cho cấp nước, tuần hoàn và hệ công nghiệp vì dải Q-H rộng, dễ lắp đặt và có nhiều mã phổ biến. Nhưng chữ “Đài Loan” trên lời chào chưa đủ để kết luận máy rõ nguồn. Khác biệt thật nằm ở việc người bán có chỉ được model, bảng Q-H, tem, serial, phụ tùng và người chịu trách nhiệm kỹ thuật hay không.
Trả lời ngắn: hàng rõ nguồn phải kiểm được điểm làm việc thật, ví dụ CM80-160/22 cho 41,7 m tại 120 m³/h trên bảng tài liệu kỹ thuật của hãng. Nếu chỉ nói “máy 22 kW”, “lưu lượng max” hoặc “cột áp max” mà không có dòng Q-H tại đúng lưu lượng cần dùng, chưa đủ cơ sở để chốt cho công trình.
1. Bơm ly tâm trục ngang Đài Loan khác hàng trôi nổi ở điểm nào
Bơm ly tâm trục ngang Đài Loan rõ nguồn khác hàng trôi nổi ở hồ sơ và khả năng kiểm ngược, không chỉ ở hình dáng bên ngoài. Một máy có tem đẹp nhưng thiếu catalog, thiếu mã model nhất quán, không có serial hoặc không ai chịu trách nhiệm khi lệch điểm làm việc thì vẫn là rủi ro cho công trình.
Với bơm công nghiệp, người mua nên kiểm nguồn gốc trước khi kiểm công suất. Lý do rất thực tế: công suất motor chỉ là một phần của cấu hình. Hai máy cùng 11 kW có thể khác cỡ họng, khác đường kính cánh, khác đường Q-H và chạy ở hai điểm hoàn toàn khác nhau. Nếu không có bảng Q-H, không thể biết máy còn bao nhiêu cột áp tại lưu lượng cần dùng.
Bài bơm ly tâm trục ngang là gì đã giải thích cấu tạo và nguyên lý. Bài này tập trung vào khâu mua hàng: nhìn một lời chào máy, phải hỏi gì để phân biệt hàng có hồ sơ kỹ thuật với hàng chỉ giống ảnh.
2. Bảng so sánh nhanh: hàng Đài Loan rõ nguồn và hàng trôi nổi
Bảng dưới là checklist để nhân viên kỹ thuật, mua hàng hoặc chủ công trình rà trước khi nhận máy. Không cần chấm điểm phức tạp; chỉ cần thiếu các mục cốt lõi như model, Q-H và phụ tùng, rủi ro đã tăng rõ.
| Tiêu chí | Hàng rõ nguồn cần có | Cần hỏi người bán |
|---|---|---|
| Model | Mã đầy đủ, thống nhất trên tem, catalog và phiếu giao | Mã này nằm ở dòng nào trong bảng Q-H? |
| Bảng Q-H | Có cột lưu lượng và cột áp tại điểm làm việc | Máy cho bao nhiêu mét tại đúng lưu lượng của hệ? |
| Tem/serial | Tem đọc được, có serial hoặc mã nhận diện | Serial có khớp phiếu bảo hành và chứng từ không? |
| CO/CQ | Có khi hồ sơ dự án yêu cầu | CO/CQ cấp cho lô hàng hay chỉ là bản mẫu? |
| Hóa đơn/chứng từ | Thông tin bán hàng rõ, đúng tên thiết bị | Chứng từ ghi đúng model và công suất không? |
| Bảo hành | Điều kiện và thời hạn ghi rõ | Ai tiếp nhận khi máy lệch thông số hoặc rò phớt? |
| Phụ tùng | Có phớt, cánh, bạc đạn, gioăng, motor tương ứng | Phụ tùng hỏi theo mã nào, thời gian đáp ứng ra sao? |
| Trách nhiệm kỹ thuật | Có người đối chiếu Q-H, điện, vật liệu, lắp đặt | Ai ký xác nhận điểm chọn máy cho hệ thống? |
Điểm cần giữ là tính truy xuất. Nếu máy hỏng phớt sau 2 tháng, motor nóng sau 30 phút chạy hoặc hệ không đạt 120 m³/h, người vận hành phải có dữ liệu để hỏi ngược. Không có model và bảng Q-H thì mọi tranh luận dễ rơi vào cảm tính.
3. Đừng tin chỉ vì máy giống hình hoặc cùng số kW
Hàng trôi nổi thường dễ qua mắt ở bước nhìn ảnh. Vỏ bơm ly tâm trục ngang đầu gang có hình dáng khá giống nhau: motor nằm ngang, đầu bơm nối bích, chân đế gọn, màu sơn gần nhau. Nhưng ảnh không cho biết đường kính cánh, khe hở thủy lực, vật liệu phớt, tốc độ motor, khả năng phụ tùng hay đường đặc tính.
Cũng không nên tin chỉ vì cùng số kW. Công suất motor 22 kW không nói được bơm sẽ cho 40 m tại 120 m³/h. Muốn biết, phải đọc đúng dòng trong bảng Q-H. Đây là lý do bài cách chọn máy bơm theo lưu lượng và cột áp luôn đặt Q và H trước công suất.
Một lỗi đọc catalog rất hay gặp là lấy Qmax và Hmax như thể chúng xảy ra đồng thời. Với bơm ly tâm, cột áp lớn nhất thường ở gần lưu lượng bằng 0 m³/h, còn lưu lượng lớn nhất lại ở vùng cột áp thấp. Công trình cần một cặp số thật: model nào cho bao nhiêu m tại bao nhiêu m³/h.
4. Cách dùng bảng Q-H để kiểm hàng rõ nguồn
Với dòng CM/CA trên web, mã máy có thể đọc khá trực tiếp. Ví dụ CM50-200/11 nghĩa là họng xả 50 mm, cánh danh định 200 mm, motor 11 kW theo tài liệu kỹ thuật của hãng. Aquaris dùng tiền tố CA, còn Perotac và Redpump dùng CM; bộ thông số dòng trục ngang này được trình bày theo cùng logic mã.
Quy trình kiểm lời chào nên đi theo thứ tự:
- Chốt lưu lượng cần dùng, ví dụ 120 m³/h.
- Chốt cột áp làm việc, ví dụ 40 m.
- Mở đúng bảng dòng bơm ly tâm trục ngang Perotac CM hoặc trang nhãn tương ứng.
- Tìm đúng cỡ họng và model có dòng Q-H gần nhu cầu.
- Yêu cầu người bán chỉ ra câu theo mẫu: MÃ cho X m tại Y m³/h.
- Kiểm lại motor, điện áp, vật liệu, phụ kiện và điều kiện hút.
Ưu tiên model có điểm làm việc thật nằm trên bảng. Không chọn theo Qmax/Hmax, không chọn theo ảnh và không đổi tiền tố mã tùy tiện giữa các nhãn. Khi cần đối chiếu nhãn khác, xem thêm Redpump CM hoặc Aquaris CA.
5. Bảng tra số dòng CM/CA đang có trên web
Bảng dưới lấy từ trang dòng CM/CA. Toàn dòng là bơm ly tâm trục ngang 1 tầng cánh, nối bích, motor 2 cực, 50 Hz, tốc độ khoảng 2.900 vòng/phút; dải tổng từ 1,5-45 kW, họng 50×32 đến 100×80, lưu lượng tới 210 m³/h, cột áp tới 102 m.

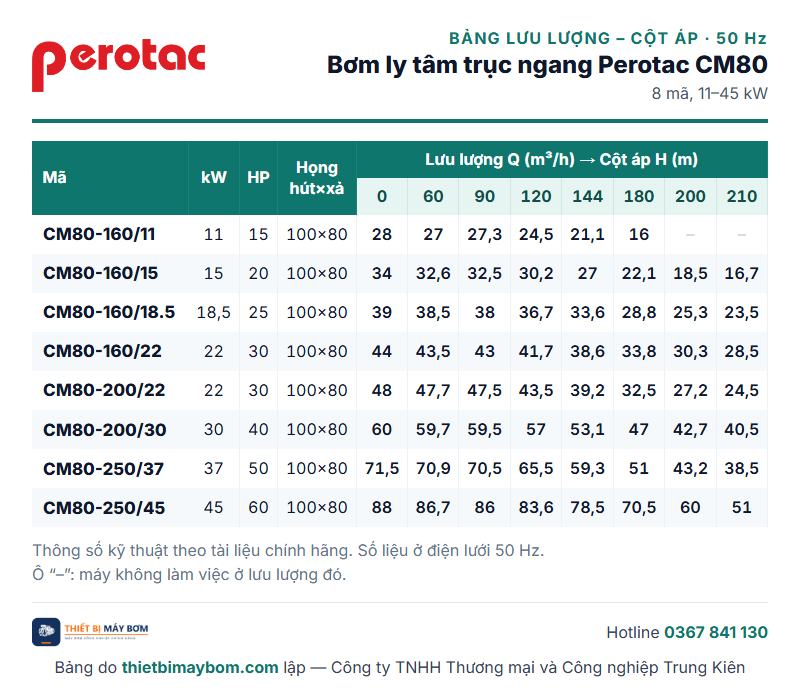

Bảng lưu lượng – cột áp bơm ly tâm trục ngang Perotac CM80 ở 50 Hz: cột áp H (m) của từng mã CM80-160/11 đến CM80-250/45 tại từng mức lưu lượng Q (m³/h).
| Nhóm họng | Họng hút×xả | Dải công suất | Mốc Q-H trong bảng |
|---|---|---|---|
| Nhóm 32 | 50×32 | 1,5-15 kW | Lưu lượng tới 27 m³/h, cột áp tới 97 m |
| Nhóm 40 | 65×40 | 3-18,5 kW | Lưu lượng tới 48 m³/h, cột áp tới 90 m |
| Nhóm 50 | 65×50 | 4-22 kW | Lưu lượng tới 90 m³/h, cột áp tới 89,5 m |
| Nhóm 65 | 80×65 | 5,5-45 kW | Lưu lượng tới 144 m³/h, cột áp tới 102 m |
| Nhóm 80 | 100×80 | 11-45 kW | Lưu lượng tới 210 m³/h, cột áp tới 88 m |
Xem bảng đầy đủ tại bơm ly tâm trục ngang Perotac CM; với ví dụ lưu lượng lớn đang xét, mở trực tiếp nhóm họng 100×80. Ba điểm Q-H thật nên dùng để kiểm cách đọc là CM80-160/22 cho 41,7 m tại 120 m³/h, CM50-200/11 cho 47,5 m tại 54 m³/h và CM32-200/4.0 cho 42,3 m tại 18 m³/h.
Nếu lời chào chỉ ghi “lưu lượng tới 210 m³/h” hoặc “cột áp tới 88 m” cho nhóm họng 100×80 thì vẫn chưa đủ. Người mua cần biết tại 120 m³/h máy còn bao nhiêu mét, vì đó mới là điểm làm việc của hệ.
6. Ví dụ kiểm một lời chào máy trước khi mua
Đề bài: công trình cần bơm 120 m³/h tại cột áp làm việc 40 m cho hệ tuần hoàn hoặc cấp nước công nghiệp. Người bán chào “máy 22 kW, hàng Đài Loan”. Câu này mới là thông tin mở đầu, chưa phải kết luận kỹ thuật.
Tra tài liệu kỹ thuật của hãng, CM80-160/22 cho 41,7 m tại 120 m³/h. Như vậy, tại đúng lưu lượng yêu cầu, bơm còn dư cột áp:
| Bước kiểm | Công thức | Kết quả |
|---|---|---|
| Nhu cầu lưu lượng | Theo hệ thống | 120 m³/h |
| Nhu cầu cột áp | Theo tính toán đường ống | 40 m |
| Điểm Q-H catalog | CM80-160/22 | 41,7 m tại 120 m³/h |
| Dư cột áp | 41,7 - 40 | 1,7 m |
| Công suất thủy lực tối thiểu | 120 × 40 / 367 | 13,08 kW |
| Công suất trục giả định hiệu suất 0,65 | 13,08 / 0,65 | 20,12 kW |
| Biên so với motor | 22 - 20,12 | 1,88 kW |
Kết luận: lời chào đáng xét tiếp nếu người bán chỉ được đúng dòng CM80-160/22 cho 41,7 m tại 120 m³/h trên bảng Q-H, đồng thời xác nhận điện áp, vật liệu, điều kiện hút và phụ tùng. Nếu chỉ đưa ảnh máy hoặc nói “22 kW là đủ khỏe”, chưa đủ cơ sở để mua cho công trình.
Ví dụ này cũng cho thấy cách kiểm ngược bằng công suất thủy lực. Dù chưa biết chính xác hiệu suất của model, phép tính Q × H / 367 giúp phát hiện lời chào có kW quá thấp so với yêu cầu. Khi kết quả thủy lực đã gần công suất motor, cần dừng lại kiểm bảng catalog thay vì hy vọng máy sẽ “kéo thêm”.
7. Hồ sơ cần có khi mua cho công trình
Với công trình, hồ sơ không phải giấy tờ cho đẹp tủ. Nó là cơ sở nghiệm thu, bảo hành và xử lý khi máy chạy lệch. Bộ hồ sơ nên gồm CO/CQ nếu dự án yêu cầu, chứng từ nhập, tem/serial, nhãn phụ, hóa đơn, phiếu bảo hành, catalog hoặc bảng Q-H và phiếu chọn máy theo thông số hệ thống.
Không cần biến việc mua bơm thành bài thủ tục hải quan. Nhưng ít nhất, tên model trên tem, phiếu giao và bảng Q-H phải khớp nhau. Nếu hồ sơ ghi một mã, tem máy một mã khác, còn catalog lại là một dòng khác, người vận hành sẽ không biết đối chiếu áp và lưu lượng theo tài liệu nào.
Với bơm nhãn Aquaris, cần đọc đúng mã CA khi trao đổi và đặt phụ tùng. Với Perotac hoặc Redpump, dùng mã CM. Không nên trộn nhãn trong cùng hồ sơ nghiệm thu, dù thông số thủy lực có thể tương đương theo dữ liệu trang dòng.
8. Phụ tùng và bảo hành: khác biệt nằm sau ngày lắp máy
Máy mới lắp thường chạy ổn trong ngày nghiệm thu nếu hệ không quá sai. Khác biệt giữa hàng rõ nguồn và hàng trôi nổi lộ rõ sau vài tháng: cần thay phớt, bạc đạn, gioăng, cánh, motor hoặc mặt bích thì hỏi theo mã nào, ai xác nhận vật liệu nào phù hợp và thời gian đáp ứng ra sao.
Các phụ tùng nên hỏi trước:
- Phớt cơ khí theo đường kính trục và vật liệu mặt phớt.
- Cánh bơm theo mã model và đường kính danh định.
- Bạc đạn, gioăng, vòng đệm và phụ kiện làm kín.
- Motor đúng công suất, điện áp, tốc độ và kiểu lắp.
- Mặt bích, bu-lông, khớp nối mềm, đồng hồ áp và van bảo vệ nếu hệ cần.
Bảo hành phải đọc cùng điều kiện vận hành. Chạy khô, hút cát, xâm thực, sai chiều quay, lệch tâm hoặc để đường ống kéo lệch cửa bơm thường không thể đổ hết cho chất lượng máy. Hàng rõ nguồn có lợi vì hai bên có dữ liệu để phân biệt lỗi chọn máy, lỗi lắp đặt và lỗi vật tư. Nếu máy đã lắp nhưng không lên nước, hãy khoanh vùng theo bài bơm ly tâm không lên nước trước khi kết luận hàng kém.
9. Vật liệu và cấu hình: đừng đoán bằng cân nặng máy
Nhiều người cầm máy thấy nặng thì nghĩ chắc bền. Cân nặng không thay cho vật liệu tiếp xúc và cấu hình thủy lực. Với nước sạch, đầu gang và phớt tiêu chuẩn có thể phù hợp. Với nước ăn mòn, nước có chloride, hóa chất loãng hoặc nhiệt độ cao, phải hỏi thân bơm, cánh, trục, phớt, gioăng và vật liệu phụ kiện.
Dòng CM/CA đang xét là bơm trục ngang đầu gang cho nước sạch và ứng dụng tương thích. Nếu môi chất có tính ăn mòn hoặc yêu cầu đầu inox, cần chuyển hướng sang bơm trục ngang inox hoặc nhóm DWO/CDX, rồi kiểm lại bảng vật liệu và Q-H riêng. Không dùng một model nước sạch để xử lý hóa chất chỉ vì cột áp và lưu lượng trông vừa.
Về điện, dòng CM/CA đang xét là motor 3 pha 380 V/50 Hz, 2 cực, tốc độ khoảng 2.900 vòng/phút. Nếu công trình chỉ có 1 pha 220 V hoặc dùng biến tần, phải xác nhận lại từ đầu. Điện áp sai không chỉ làm khó lắp tủ; nó còn ảnh hưởng dòng, bảo vệ motor và khả năng vận hành ổn định.
10. Checklist trước khi chốt mua
Trước khi chốt bơm ly tâm trục ngang Đài Loan cho công trình, hãy gửi đủ dữ liệu để người bán phải chọn theo Q-H thật:
- Lưu lượng cần: m³/h, lưu lượng tối thiểu và lớn nhất nếu có.
- Cột áp làm việc: chênh cao, áp cuối tuyến và tổn thất đường ống.
- Chất lỏng: nước sạch, nước nóng, nước có khoáng, hóa chất hay hạt rắn.
- Nhiệt độ và pH nếu có khả năng ăn mòn.
- Nguồn điện: 3 pha 380 V hay cấu hình khác.
- Sơ đồ ống hút/đẩy, đường kính ống, số van, co, lọc và chiều dài tuyến.
- Điều kiện hút: mực nước, chiều cao hút, rọ hút, van chân, NPSH nếu đã tính.
- Yêu cầu vật liệu, phụ tùng, CO/CQ và hồ sơ nghiệm thu.
Sau đó yêu cầu người bán chỉ đúng mã trên bảng Q-H. Câu đạt yêu cầu phải có dạng: CM80-160/22 cho 41,7 m tại 120 m³/h. Nếu hệ của bạn cần điểm khác, hãy thay bằng lưu lượng và cột áp thật của hệ, không bê nguyên ví dụ.
11. Câu hỏi thường gặp
Bơm ly tâm trục ngang Đài Loan có chắc tốt hơn hàng trôi nổi không?
Không thể kết luận chỉ bằng xuất xứ. Máy đáng xét khi có model rõ, bảng Q-H đối chiếu được, tem/serial khớp hồ sơ, phụ tùng hỏi được và có người chịu trách nhiệm kỹ thuật. Không có các phần này thì chữ “Đài Loan” không đủ bảo vệ công trình.
Có thể chọn bơm theo kW motor không?
Không nên. kW chỉ cho biết công suất kéo, không cho biết lưu lượng và cột áp tại điểm làm việc. Phải chọn theo Q-H trước, ví dụ model nào cho bao nhiêu m tại bao nhiêu m³/h, rồi mới kiểm motor có đủ biên hay không.
Qmax và Hmax trên catalog có dùng để chọn máy không?
Chỉ dùng để định hướng dải máy, không dùng làm điểm chọn cuối. Với bơm ly tâm, Qmax và Hmax không xảy ra đồng thời. Điểm cần chọn là cặp lưu lượng - cột áp thật của hệ thống.
CM và CA khác nhau thế nào?
Perotac và Redpump dùng tiền tố CM; Aquaris dùng tiền tố CA. Khi đọc hồ sơ và đặt phụ tùng, dùng đúng nhãn đang mua. Bảng dòng trên web cho phép đối chiếu theo từng nhãn để tránh nhầm mã khi nghiệm thu.
Khi nước ăn mòn có dùng CM/CA được không?
Không nên kết luận chỉ bằng Q-H. Cần kiểm vật liệu thân, cánh, trục, phớt và gioăng. Nếu yêu cầu đầu inox hoặc môi chất ăn mòn, hãy xem nhóm trục ngang inox hoặc DWO/CDX và gửi thành phần nước để kiểm tương thích.
12. Kết luận
Bơm ly tâm trục ngang Đài Loan rõ nguồn khác hàng trôi nổi ở khả năng kiểm được bằng hồ sơ và bảng Q-H thật. Khi mua cho công trình, hãy yêu cầu model, tem, serial, CO/CQ nếu cần, phụ tùng tương ứng và một dòng Q-H cụ thể như CM80-160/22 cho 41,7 m tại 120 m³/h. Khi máy đã hết bảo hành, dùng thêm quy trình đo Q–H trước khi sửa hoặc thay bơm trục ngang để lập biên bản chạy thử và truy phụ tùng theo model.
