Máy thổi khí con sò 3 pha phù hợp khi công trình đã có nguồn 380 V hoặc nhu cầu đã vượt nhóm GB còn phiên bản 220 V. Với Perotac GB, người mua có thể đối chiếu từng cặp máy cùng công suất trước khi quyết định kéo nguồn điện mới.
Trả lời ngắn: Chọn bản 1 pha khi công trình chỉ có 220 V và mã đó đáp ứng đủ lưu lượng, cột áp. Chọn bản 3 pha khi đã có 380 V hoặc cần từ GB-3000S trở lên. Riêng GB-2200 có cả hai phiên bản, nên công suất 2,2 kW chưa tự quyết định số pha.
Nguồn điện, lưu lượng và cột áp quyết định số pha ra sao?
Nguồn điện sẵn có là điều kiện loại trừ đầu tiên, nhưng quyết định cuối cùng vẫn phải đồng thời thỏa lưu lượng khí và cột áp. Một máy vừa ổ cắm nhưng thiếu áp sẽ không đẩy khí qua màng phân phối; máy đủ áp nhưng thiếu lưu lượng lại không cấp đủ khí cho hệ thống.
Trình tự mua máy nên đi theo bốn câu hỏi:
- Tủ điện hiện có nguồn 1 pha 220 V hay 3 pha 380 V?
- Hệ thống cần bao nhiêu lưu lượng khí?
- Trở lực của mực nước, đường ống và thiết bị phân phối khí cần bao nhiêu cột áp?
- Trang sản phẩm có đúng phiên bản điện áp của mã định mua hay chưa?
Máy con sò còn được gọi là quạt thổi khí con sò, máy sục khí con sò hoặc blower con sò. Dù dùng cách gọi nào, hai phiên bản điện phải được xem như hai cấu hình motor riêng; dây dẫn và thiết bị bảo vệ cũng phải chọn theo đúng tem máy.
Phần guồng cánh tạo dòng khí được motor dẫn động trực tiếp. Vì vậy, đổi từ bản 1 pha sang bản 3 pha không biến một mã thành máy có lưu lượng hoặc cột áp lớn hơn nếu trang sản phẩm vẫn ghi cùng thông số khí. Khác biệt nằm ở nguồn cấp, dòng điện của motor và cách thiết kế tủ điện.
Bảng mã GB 1 pha 220 V và 3 pha 380 V
Bảng dưới dùng thông số trên các trang sản phẩm của dòng máy thổi khí con sò Perotac GB 1 tầng cánh. Lưu lượng và cột áp là hai số trang sản phẩm ghi cho từng mã; chúng chưa phải một điểm vận hành ghép đôi trên đường đặc tính.

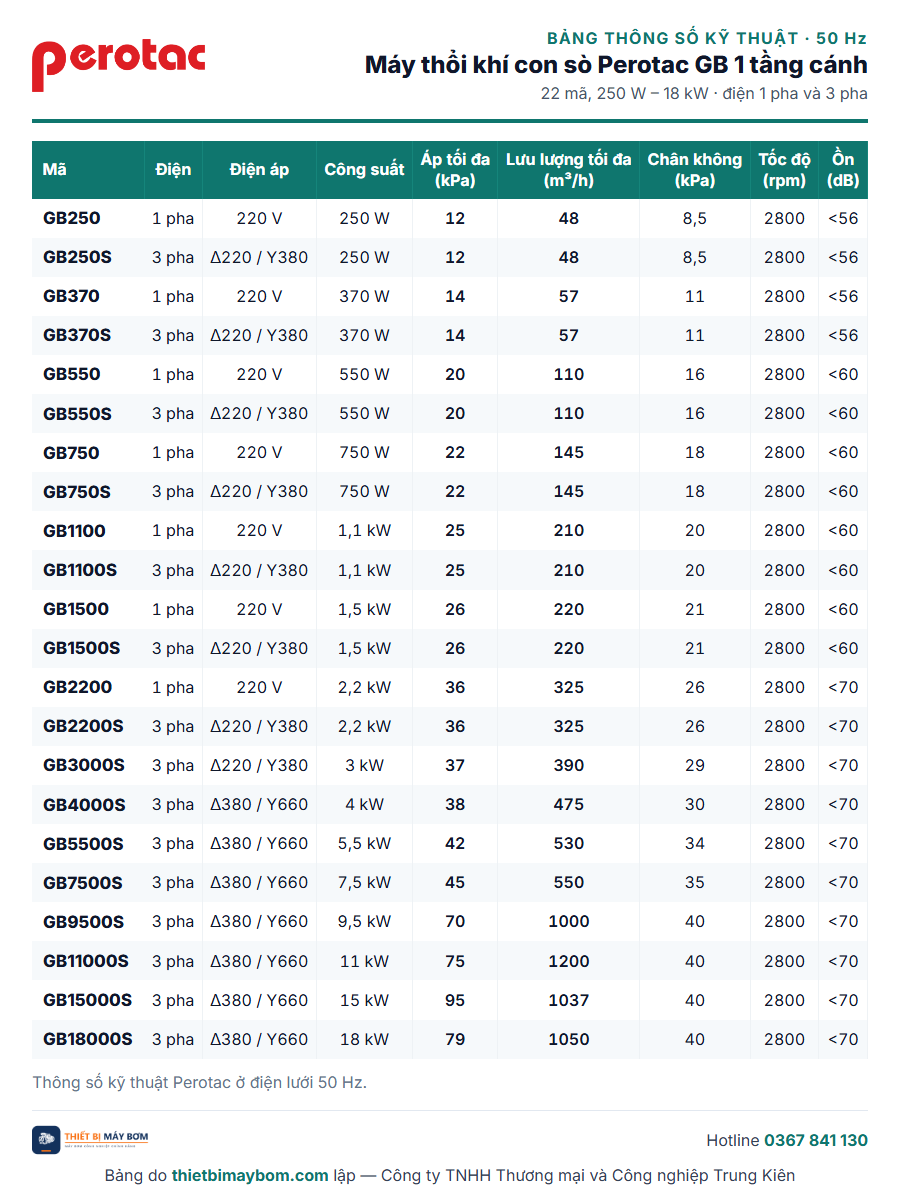

Bảng thông số máy thổi khí con sò Perotac GB 1 tầng cánh ở điện lưới 50 Hz: điện, điện áp, công suất, áp tối đa, lưu lượng tối đa, chân không, tốc độ và độ ồn của từng mã GB250 đến GB18000S.
| Mã Perotac GB | Công suất | Nguồn điện | Trang sản phẩm ghi lưu lượng | Trang sản phẩm ghi cột áp | Mức niêm yết |
|---|---|---|---|---|---|
| GB-1100 | 1,1 kW | 1 pha 220 V | 210 m³/h | 25 KPa | 4.620.000 đ (đã gồm VAT) |
| GB-1100S | 1,1 kW | 3 pha 380 V | 210 m³/h | 25 KPa | 4.515.000 đ (đã gồm VAT) |
| GB-1500 | 1,5 kW | 1 pha 220 V | 220 m³/h | 26 KPa | 4.935.000 đ (đã gồm VAT) |
| GB-1500S | 1,5 kW | 3 pha 380 V | 220 m³/h | 26 KPa | 4.830.000 đ (đã gồm VAT) |
| GB-2200 | 2,2 kW | 1 pha 220 V | 325 m³/h | 36 KPa | 7.770.000 đ (đã gồm VAT) |
| GB-2200S | 2,2 kW | 3 pha 380 V | 325 m³/h | 36 KPa | 6.405.000 đ (đã gồm VAT) |
| GB-3000S | 3 kW | 3 pha 380 V | 390 m³/h | 37 KPa | 8.715.000 đ (đã gồm VAT) |
| GB-4000S | 4 kW | 3 pha 380 V | 475 m³/h | 38 KPa | 10.500.000 đ (đã gồm VAT) |
GB-1100, GB-1500 và GB-2200 đều có cặp 220 V–380 V với thông số công suất, lưu lượng và cột áp được ghi giống nhau. Từ GB-3000S trong danh sách này, trang sản phẩm chỉ ghi bản 3 pha 380 V.
Các máy Perotac trong bảng là hàng “Nhập khẩu nguyên chiếc Đài Loan”. Khi nhận báo giá, người mua nên yêu cầu bên bán ghi đầy đủ mã, số pha và điện áp trên cùng một văn bản để tránh đặt đúng công suất nhưng sai motor.
Khi nào nên kéo nguồn 380 V thay vì tìm máy 1 pha?
Nên chuẩn bị nguồn 380 V khi lưu lượng và cột áp yêu cầu dẫn tới GB-3000S, GB-4000S hoặc nhóm lớn hơn trong danh mục Perotac con sò 1 tầng cánh. Danh sách sản phẩm hiện có không đưa ra bản 220 V tương ứng cho hai mã này.
| Điều kiện tại công trình | Hướng xử lý |
|---|---|
| Chỉ có 220 V, nhu cầu nằm trong khả năng GB-1100 | Đối chiếu đường đặc tính rồi xem GB-1100 |
| Chỉ có 220 V, nhu cầu nằm trong khả năng GB-1500 | Đối chiếu đường đặc tính rồi xem GB-1500 |
| Chỉ có 220 V, nhu cầu nằm trong khả năng GB-2200 | Đối chiếu đường đặc tính rồi xem GB-2200 |
| Đã có 380 V và nhu cầu nằm trong nhóm trên | Chọn bản S tương ứng sau khi kiểm tra đường đặc tính |
| Nhu cầu dẫn tới GB-3000S hoặc GB-4000S | Lập phương án nguồn 380 V và tủ bảo vệ trước khi đặt máy |
Mốc chuyển nguồn không nên suy từ một quy tắc chung kiểu “máy công suất trung bình phải dùng 3 pha”. GB-2200 là phản ví dụ cụ thể: cùng công suất 2,2 kW, trang sản phẩm có cả GB-2200 dùng 220 V và GB-2200S dùng 380 V.
Ngược lại, cấp điện 220 V qua thiết bị chuyển đổi tùy tiện cho motor ghi 380 V có thể làm sai điều kiện vận hành và bảo vệ. Việc cần làm là giao yêu cầu tải cho đơn vị điện, thiết kế nguồn và tủ theo tem motor thực tế.
Máy thổi khí con sò 2 HP nên dùng 1 pha hay 3 pha?
Máy thổi khí con sò 2 HP tương ứng nhóm 1,5 kW. Perotac có GB-1500 dùng 1 pha 220 V và GB-1500S dùng 3 pha 380 V.
Hai trang sản phẩm đều ghi 220 m³/h và 26 KPa. Vì vậy, công trình chỉ có điện dân dụng có thể sàng lọc GB-1500; công trình đã có tủ 380 V có thể sàng lọc GB-1500S. Bước tiếp theo vẫn là kiểm tra đường đặc tính tại cột áp làm việc, thay vì mua chỉ theo chữ 2 HP.
Bản 1 pha hợp với điểm lắp chỉ có 220 V và hệ thống nằm trong đường đặc tính của GB-1500. Bản 3 pha hợp với nhà xưởng đã có 380 V, muốn đồng bộ motor với tủ điện công nghiệp.
Chữ S trên mã GB có luôn nghĩa là máy 3 pha?
Trong danh sách Perotac GB đang bán, các mã GB-1100S, GB-1500S, GB-2200S, GB-3000S và GB-4000S đều được ghi 3 pha 380 V. Các mã cặp tương ứng bỏ chữ S là bản 1 pha 220 V ở nhóm còn cung cấp cả hai lựa chọn.
Quy ước này chỉ nên dùng để đọc dòng Perotac GB sau khi đã đối chiếu trang sản phẩm. Chữ S trong mã của thương hiệu hoặc dòng máy khác có thể tuân theo quy ước đặt tên khác. Khi đặt hàng, hãy lấy dòng “điện áp” trên báo giá và tem máy làm căn cứ, thay vì suy nguồn điện từ một ký tự.
GB-4000S có phương án 1 pha cùng thông số không?
Danh sách Perotac hiện chỉ có GB-4000S dùng 3 pha 380 V, công suất 4 kW; trang sản phẩm ghi 475 m³/h và 38 KPa. Danh sách được cung cấp không có phiên bản 1 pha tương ứng.
Nếu hệ thống cần tới nhóm này mà địa điểm chỉ có 220 V, phương án mua nên bao gồm việc khảo sát khả năng cấp 380 V. Trường hợp bên bán đề xuất một phiên bản 1 pha ngoài danh sách, hãy yêu cầu xác nhận bằng văn bản về mã đầy đủ, điện áp, lưu lượng, cột áp và đường đặc tính trước khi đặt.
Dây dẫn và aptomat phải chọn theo tem motor nào?
Dây dẫn, aptomat và bảo vệ quá tải phải được tính từ dòng định mức trên tem đúng motor, không lấy chung một trị số cho bản 1 pha và 3 pha cùng công suất. Điện áp giống nhau về công suất cơ chưa có nghĩa dòng điện và phương án bảo vệ giống nhau.
Hồ sơ đặt tủ nên chốt các mục sau:
- Mã đầy đủ, gồm cả chữ S nếu là phiên bản 3 pha.
- Nguồn 1 pha 220 V hoặc 3 pha 380 V.
- Dòng định mức trên tem motor.
- Cách đấu dây được nhà sản xuất ghi cho motor.
- Thiết bị bảo vệ quá tải, mất pha và sụt áp phù hợp.
- Tiết diện dây theo dòng tải, chiều dài tuyến và phương pháp lắp cáp.
Gói thông tin hiện có chưa đưa ra dòng định mức, tiết diện dây hoặc ngưỡng bảo vệ riêng cho từng motor Perotac GB. Vì vậy, yêu cầu bên bán xác nhận bằng văn bản và giao tem motor hoặc tài liệu điện cho đơn vị thiết kế tủ trước khi chọn aptomat.
Người mua cần tách hai việc: bảng GB giúp sàng lọc đúng phiên bản điện; kỹ sư điện dùng dữ liệu motor thực giao để tính dây và bảo vệ. Cách này cũng tránh lấy dòng của GB-1500 áp sang GB-1500S chỉ vì hai máy cùng 1,5 kW.
Nếu còn thiếu lưu lượng hoặc cột áp yêu cầu, xem cách đọc thông số khi chọn máy thổi khí con sò. Việc đối chiếu đường đặc tính phải hoàn thành trước khi chốt điện áp và mức niêm yết.
Câu hỏi thường gặp về máy thổi khí con sò 3 pha
Máy 220 V có dùng cho bể xử lý nước thải không?
Có, nếu máy cung cấp đủ lưu lượng và cột áp tại điều kiện làm việc của bể. Nguồn 220 V chỉ cho biết cấu hình điện; nó chưa cho biết khí có thắng được trở lực của mực nước, màng phân phối và đường ống hay không.
Chữ S của GB-2200S có áp dụng cho mọi thương hiệu không?
Không. Với Perotac GB, GB-2200S là bản 3 pha 380 V, còn GB-2200 là bản 1 pha 220 V. Khi chuyển sang thương hiệu hoặc dòng khác, cần đọc lại điện áp trên trang sản phẩm, báo giá và tem motor.
Máy thổi khí con sò GB-4000S có bản 1 pha không?
Danh sách hiện có chỉ ghi GB-4000S dùng 3 pha 380 V. Nếu công trình chỉ có 220 V, hãy lập phương án cấp 380 V hoặc yêu cầu bên bán xác nhận bằng văn bản khi đề xuất cấu hình khác.
Ba mã cần đối chiếu theo nguồn điện là GB-2200 220 V, GB-2200S 380 V và GB-4000S 380 V. Gửi nguồn điện, lưu lượng, cột áp và ảnh tủ hiện có qua liên hệ để sàng lọc đúng mã trước khi đặt máy.
