Bơm ly tâm 7,5 kW chỉ cho biết cỡ motor, chưa đủ để dự toán điện của một ca vận hành. Muốn ra kWh, người mua phải xác định lưu lượng Q, cột áp H, hiệu suất và công suất vào tại đúng điểm chạy; sau đó mới nhân với số giờ hoạt động và đơn giá trên hóa đơn.
Trả lời ngắn: Đừng mặc định bơm 7,5 kW luôn tiêu thụ 7,5 kWh sau mỗi giờ. Hãy chọn mã đạt Q–H yêu cầu, lấy công suất vào trên đường P-Q hoặc từ phép đo điện tại điểm chạy, rồi tính điện năng bằng công suất vào nhân thời gian vận hành.
Con số 7,5 kW trên tem chưa phải điện năng của ca chạy
Con số 7,5 kW trên tem máy thể hiện công suất định mức của motor; kW là công suất, còn kWh là lượng điện dùng trong một khoảng thời gian. Cùng mang motor 7,5 kW, Perotac CM32-250/7.5, CM40-200/7.5, CM50-160/7.5 và CM65-125/7.5 có các dải Q–H khác nhau.
Motor của dòng bơm ly tâm trục ngang Perotac CM dùng nguồn 3 pha 380 V/50 Hz, tốc độ khoảng 2.900 vòng/phút. Thông tin này giúp chuẩn bị nguồn và tủ điện, nhưng chưa trả lời máy dùng bao nhiêu kWh ở lưu lượng đang vận hành.
Ba đại lượng cần tách riêng như sau:
| Đại lượng | Ý nghĩa | Lấy ở đâu |
|---|---|---|
| Công suất định mức motor | Giới hạn thiết kế ghi trên tem máy | Tem máy và tài liệu đúng mã |
| Công suất trục | Công suất bơm yêu cầu tại một lưu lượng cụ thể | Đường P-Q hoặc tính từ công suất thủy lực và hiệu suất bơm |
| Công suất điện vào | Công suất lấy từ lưới tại điểm chạy | Đường công suất vào, hiệu suất motor hoặc thiết bị đo điện |
Khi báo giá hoặc chọn máy, nên yêu cầu bên bán xác nhận bằng văn bản đường P-Q, đường hiệu suất và cách hãng định nghĩa con số 7,5 kW. Nếu chỉ có ảnh tem, dự toán điện vẫn thiếu dữ liệu của điểm vận hành.
Điểm chạy quyết định phải đọc những đường cong nào?
Điểm chạy là giao giữa đường đặc tính bơm và đường đặc tính hệ thống, theo công cụ Pump System Operating Point của Hydraulic Institute. Đường ống, chênh cao, van và áp suất cần tại đầu ra cùng quyết định điểm giao này.
Để chọn máy và tính điện, cần đọc bốn đường trên cùng cỡ cánh và tốc độ:
- H-Q: cho biết cột áp của bơm tại từng lưu lượng.
- η-Q: cho biết hiệu suất bơm tại lưu lượng đó.
- P-Q: cho biết công suất trục hoặc công suất vào; phải đọc chú thích trục tung để phân biệt hai loại.
- NPSHr-Q: dùng kiểm tra điều kiện hút tại lưu lượng vận hành.
BEP là điểm có hiệu suất cao nhất trên đường η-Q, còn điểm chạy do bơm và hệ thống tạo ra. Hai điểm có thể gần nhau nhưng không phải cùng một khái niệm. Một hướng dẫn đọc đường cong đưa dải tham khảo 70–120% lưu lượng BEP cho vận hành liên tục; việc chấp nhận dải nào vẫn phải theo tài liệu đúng model.
Nếu hệ thống đổi vị trí van hoặc đổi tốc độ, điểm giao sẽ dịch chuyển. Công suất trên P-Q cũng thay đổi theo, vì vậy một phép tính dùng cho van mở hoàn toàn chưa thể áp sang chế độ tiết lưu mà không đọc lại điểm chạy.
Bảng chọn máy cho 42 m³/h ở khoảng 40 m
Với yêu cầu giả sử 42 m³/h ở khoảng 40 m, bảng Q–H của nhóm Perotac CM40 cho thấy motor lớn hơn chưa chắc là phương án phù hợp hơn. Ba mã dưới đây được đặt cạnh nhau tại cùng cột lưu lượng 42 m³/h:

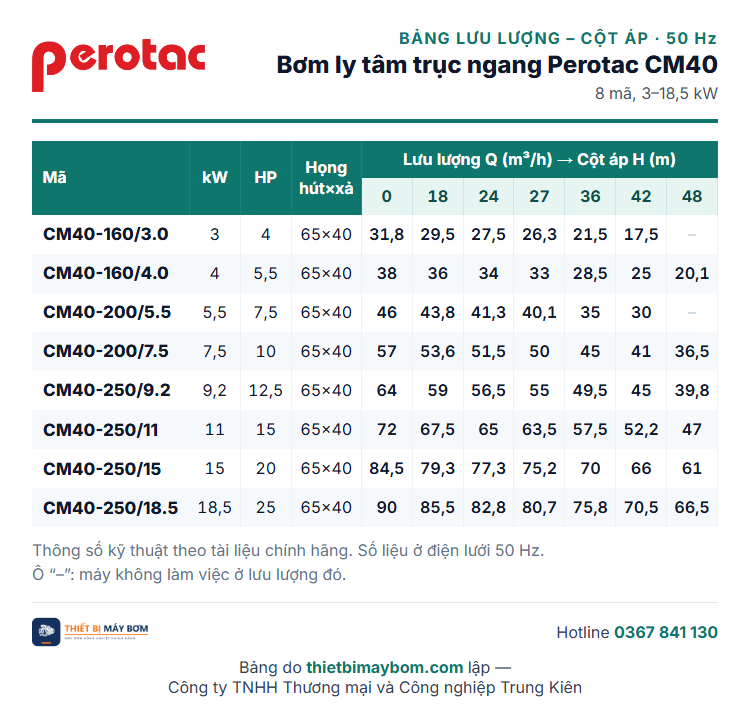

Bảng lưu lượng – cột áp bơm ly tâm trục ngang Perotac CM40 ở 50 Hz: cột áp H (m) của từng mã CM40-160/3.0 đến CM40-250/18.5 tại từng mức lưu lượng Q (m³/h).
| Mã Perotac | Công suất motor | Điểm Q–H trong bảng | So với yêu cầu 40 m | Kết luận | Mức niêm yết |
|---|---|---|---|---|---|
| CM40-200/5.5 | 5,5 kW | 30 m tại 42 m³/h | Hụt 10 m | Không đạt cột áp | 11.880.000 đ (đã gồm VAT) |
| CM40-200/7.5 | 7,5 kW | 41 m tại 42 m³/h | Dư 1 m | Đạt sát yêu cầu | 12.204.000 đ (đã gồm VAT) |
| CM40-250/15 | 15 kW | 66 m tại 42 m³/h | Dư 26 m | Dư quá xa cho yêu cầu này | 19.872.000 đ (đã gồm VAT) |
CM40-200/7.5 là mã hợp lý trong ví dụ vì đạt 41 m tại 42 m³/h. CM40-200/5.5 thiếu cột áp, còn CM40-250/15 tạo mức dư lớn và có thể đẩy điểm chạy khỏi vùng hiệu suất mong muốn.
Đây là bước chọn thủy lực từ bảng Q–H, chưa phải số điện tiêu thụ cuối cùng. Sau khi chọn CM40-200/7.5, phải lấy thêm η-Q và P-Q của chính mã này; không lấy đường của một mã 7,5 kW khác ghép vào.
Người mua đang cân nhắc các cấu hình khác có thể xem danh mục bơm ly tâm trục ngang. Phần nguyên lý, cấu tạo và cách cộng cột áp hệ thống đã được trình bày riêng trong bài bơm ly tâm trục ngang là gì.
Ví dụ bơm ly tâm 7,5 kW: từ 42 m³/h đến 1.001,1 kWh
Ví dụ này dùng điểm thật của CM40-200/7.5 trong bảng Q–H, còn hiệu suất và lịch chạy là giả sử để minh họa phép tính. Khi đặt hàng, thay hai hiệu suất giả sử bằng số trên tài liệu đúng mã hoặc kết quả đo.
Giả sử CM40-200/7.5 vận hành tại 42 m³/h và 41 m; hiệu suất bơm tại điểm đó là 75%, hiệu suất motor là 90%. Nước được lấy với khối lượng riêng 1,000 kg/m³ và gia tốc trọng trường 9,81 m/s².
Công suất thủy lực (kW) = ρ × g × (Q / 3.600) × H / 1.000
Trong đó Q tính bằng m³/h, H tính bằng m, ρ là khối lượng riêng của nước và g là gia tốc trọng trường. Thay số của ví dụ:
Công suất thủy lực = 1.000 × 9,81 × (42 / 3.600) × 41 / 1.000 = 4,69 kW
Công suất trục phải bù phần tổn thất trong bơm:
Công suất trục = công suất thủy lực / hiệu suất bơm = 4,69 / 75% = 6,26 kW
Công suất điện vào tiếp tục tính đến tổn thất motor:
Công suất điện vào = công suất trục / hiệu suất motor = 6,26 / 90% ≈ 6,95 kW
Giả sử máy chạy 6 giờ/ngày trong 24 ngày, tổng thời gian là 144 giờ:
Điện năng = công suất điện vào × thời gian = 6,95 × 144 ≈ 1.001,1 kWh
Nếu lấy thẳng 7,5 kW nhân 144 giờ, kết quả sẽ là 1.080 kWh, cao hơn phép tính theo giả định điểm chạy 78,9 kWh. Chênh lệch này chưa phải mức tiết kiệm được bảo đảm; nó cho thấy tác động của hiệu suất và tải thực lên dự toán.
Tiền điện của ví dụ được tính bằng 1.001,1 kWh nhân với đơn giá áp dụng trên hóa đơn. Với biểu giá theo thời điểm hoặc cơ chế có thêm thành phần công suất, cần tách sản lượng theo khung giờ và lấy thêm dữ liệu công suất cực đại thay vì dùng một đơn giá bình quân.
Khi nào phải dùng đường P-Q thay vì lấy 7,5 kW nhân giờ?
Hãy dùng đường P-Q khi con số 7,5 kW là công suất định mức motor và tải bơm thay đổi theo lưu lượng. Trên đường này, chọn đúng lưu lượng vận hành rồi đọc công suất tại cùng hoành độ.
Có ba cách lấy công suất vào, xếp theo mức độ trực tiếp:
- Đường công suất vào theo lưu lượng: đọc công suất vào tại đúng Q; đây là dữ liệu thuận tiện nhất để đổi sang kWh.
- Đường công suất trục và hiệu suất motor: lấy công suất trục trên P-Q rồi chia cho hiệu suất motor tại tải tương ứng.
- Phép đo tại tủ điện: dùng máy phân tích công suất hoặc công tơ phụ khi bơm đã chạy ổn định tại Q–H cần kiểm.
Dòng điện đo bằng ampe kìm chưa đủ để kết luận công suất điện vào nếu thiếu điện áp, hệ số công suất và trạng thái tải. Với nguồn 3 pha 380 V, nên lấy kW trực tiếp từ thiết bị đo công suất thay vì quy đổi từ một trị số dòng điện riêng lẻ.
Phép nhân 7,5 kW × số giờ chỉ phù hợp khi tài liệu xác nhận 7,5 kW chính là công suất điện vào tại điểm đang xét, hoặc người lập dự toán cố ý dùng mức trần bảo thủ. Cần ghi rõ giả định này để bộ phận mua hàng không nhầm kết quả trần với sản lượng đo được.
Bộ Năng lượng Hoa Kỳ cũng xếp đánh giá năng lượng hệ thống bơm vào nhóm biện pháp quản lý chi phí vận hành trong tài liệu Pump Systems. Phần đánh giá phải xét cả bơm, đường ống, van và chế độ điều khiển; thay motor riêng lẻ chưa xử lý được điểm chạy lệch.
Muốn dự toán tiền điện, cần gửi bên bán những gì?
Một dự toán có thể kiểm tra lại cần đủ điểm chạy, lịch vận hành và cách tính trên hóa đơn. Khi hỏi máy bơm ly tâm 7,5 kW, nên gửi sáu nhóm dữ liệu sau:
- Lưu lượng cần tại từng chế độ, tính bằng m³/h.
- Cột áp tổng gồm chênh cao, tổn thất đường ống và áp cần tại đầu ra.
- Mã máy, đường kính cánh và tốc độ motor.
- Đường H-Q, η-Q và P-Q của đúng mã.
- Số giờ chạy theo ngày cùng số ngày vận hành.
- Loại biểu giá và cách tách thời gian sử dụng điện trên hóa đơn.
Nếu bên bán chỉ gửi dải Q–H và ảnh tem, hãy yêu cầu xác nhận bằng văn bản công suất trên P-Q là công suất trục hay công suất điện vào. Một nhãn “7,5 kW” đứng riêng không cung cấp hiệu suất bơm, hiệu suất motor hoặc kWh của ca chạy.
Câu hỏi thường gặp về bơm ly tâm 7,5 kW và điểm chạy
Máy bơm 7,5 kW tương đương bao nhiêu HP?
Máy bơm 7,5 kW được gọi theo cách thương mại là loại 10 HP. Hai cách ghi này mô tả cỡ công suất motor, không thay cho lưu lượng và cột áp của từng model.
Bơm ly tâm 7,5 kW dùng điện mấy pha?
Các mã Perotac CM 7,5 kW trong bài dùng motor 3 pha 380 V/50 Hz. Trước khi đấu điện, cần đối chiếu lại tem của đúng máy và chuẩn bị bảo vệ mất pha, quá tải theo hướng dẫn của hãng.
Làm thế nào xác định điểm chạy của bơm ly tâm 7,5 kW?
Điểm chạy nằm tại giao của đường H-Q của bơm với đường đặc tính hệ thống. Cần tính chênh cao, tổn thất ống và áp cuối tuyến, sau đó đặt đường hệ thống lên đúng biểu đồ của mã máy.
Điều gì xảy ra nếu bơm vận hành xa điểm hiệu suất tối ưu (BEP)?
Khi bơm vận hành xa BEP, hiệu suất giảm nên công suất điện cần cho cùng công việc thủy lực có thể tăng, đồng thời rung động và mài mòn cơ khí cũng tăng. Cách xử lý là đo lại Q–H, đối chiếu η-Q và điều chỉnh hệ thống hoặc tốc độ theo tài liệu đúng mã.
Kết luận: chọn đúng Q–H rồi mới tính điện
Với yêu cầu ví dụ 42 m³/h ở khoảng 40 m, Perotac CM40-200/7.5 đạt 41 m tại 42 m³/h và là mã cần lấy tiếp đường P-Q để dự toán điện. Gửi Q–H, số giờ chạy, biểu giá và yêu cầu xác nhận đường công suất qua liên hệ để tính kWh theo đúng điểm vận hành.
